Grafana部署

对于部分习惯使用Grafana的用户，ONE平台也支持了部署外部Grafana的方式，可以将用户历史常用的仪表盘迁移至ONE平台中。

配置修改​

nacos新增配置​

在<global><private>标签下新增以下配置，配置中标记为xxx的url地址，根据实际情况填写

说明：

①<property name="url" value="http://xxx"/> value字段值为grafana的接入地址

②<property name="one.datasource.path" value="http://xxx"/> value字段值为BONREE-ONE数据源接入地址

<private>
   <framework>
     <iam>
       <grafana>
         <property name="enable" value="true" />
         <property name="version" value="v11.4.0" />
         <property name="theme" value="light" />
         <property name="url" value="http://xxx" />
         <property name="api.context.path" value="/gf" />
         <property name="api.user" value="admin" />
         <property name="api.password" value="5080C35C2A831D63C903B0F808A4A090" />
         <property name="default.user.password" value="5080C35C2A831D63C903B0F808A4A090" />
         <property name="auth.header.name" value="BONREE-WEBAUTH-USER" />
         <property name="one.datasource.type" value="bonree-one-datasource" />
         <property name="one.datasource.name" value="BONREE-ONE" />
         <property name="one.datasource.path" value="http://xxx" />
       </grafana>
     </iam>
   </framework>
 </private>

配置说明：

  • enable：grafana开关，默认关闭。
  • version：grafana版本号。目前支持9.1及以上版本的grafanaAPI。考虑到同步性能问题，在浏览器支持的前提下，最好选择11.3及以上版本grafana。
  • theme：grafana主题，可配置为"dark" or "light" or "system"，默认白色。
  • grafana.url：grafana服务地址，如果ONE有上下文，则需要加上ONE的上下文路径，没有则不用加。
  • api.context.path：grafana请求上下文路径，需与grafana端配置项root_url中路径保持一致，默认/gf。
  • api.user：grafana超级管理员用户名。
  • api.password：grafana超级管理员密码，需要加密。
  • default.user.password：自动同步到grafana端的默认用户密码。
  • auth.header.name：grafana认证请求头参数名称，需与grafana端配置项header_name中保持一致，默认BONREE-WEBAUTH-USER。
  • one.datasource.enable：是否自动创建ONE数据源，默认false。
  • one.datasource.type：ONE数据源类型，默认bonree-one-datasource。
  • ne.datasource.name：ONE数据源名称，默认BONREE-ONE。
  • one.datasource.path：ONE数据源请求地址，为ONE的外网访问地址。
  • prometheus.datasource.type：prometheus数据源类型，默认prometheus。
  • prometheus.datasource.name：prometheus数据源名称，默认prometheus。
  • prometheus.datasource.path：prometheus数据源请求地址，为ONE的外网访问地址+/promds。

Grafana配置修改​

修改grafana路径下的默认配置：xxxx/grafana/conf/defaults.ini (参考自己的安装位置)，在配置文件中搜索key，替换为对应的value

[auth.proxy]

#开启auth.proxy登录方式

enabled = **true**

#grafana识别请求头中认证key名称，如BONREE-WEBAUTH-USER=bonree_test

header_name = **BONREE-WEBAUTH-USER**

#请求头认证方式，可以使用"username"或"email"

header_property = **username**

#关闭自动注册

auto_sign_up = **false**

#开启请求头“引用可打印编码”开关，解决登录用户中文401问题

headers_encoded = **true**

#修改访问上下文路径增加/gf用于one平台过滤识别，下面/gf要与ONE服务端配置文件中配置一致

root_url = %(protocol)s://%(domain)s:%(http_port)s/**gf**

#开启子路径方式访问grafana

serve_from_sub_path = **true**

#禁用grafana Live的WebSocket连接

max_connections = **0**

#将grafana放入iframe开关

allow_embedding = **true**
提示

注意：修改完配置后重启grafana服务使配置生效

Nginx配置修改​

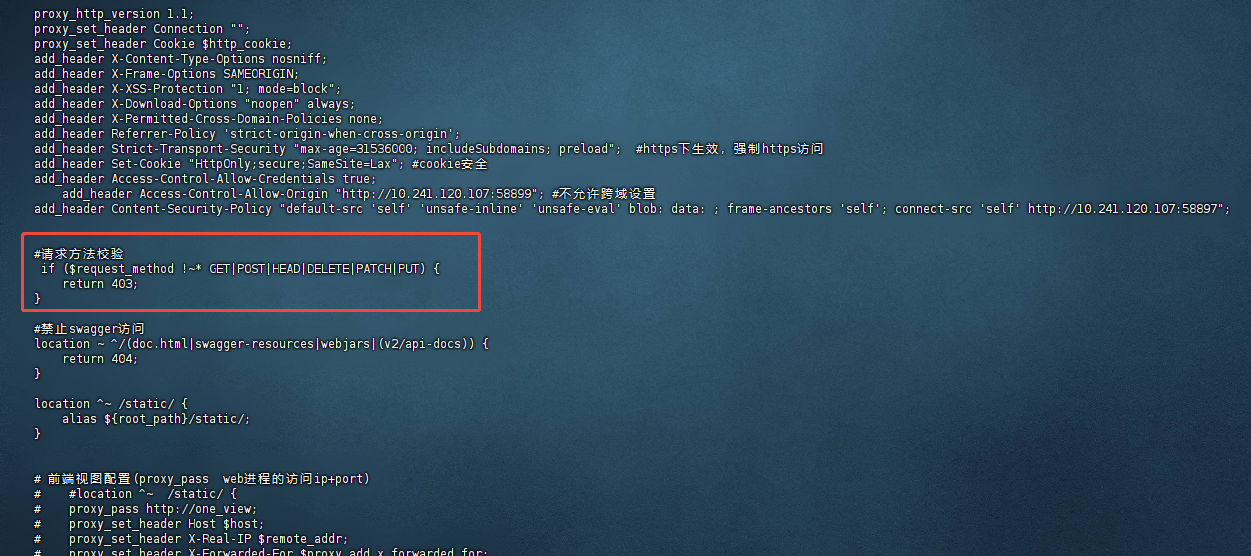

编辑nginx配置文件，增加 “请求方法校验” 配置，如果之前已存在，请保证和截图一致

#请求方法校验
 if ($request_method !~* GET|POST|HEAD|DELETE|PATCH|PUT) {
 return 403;
 }

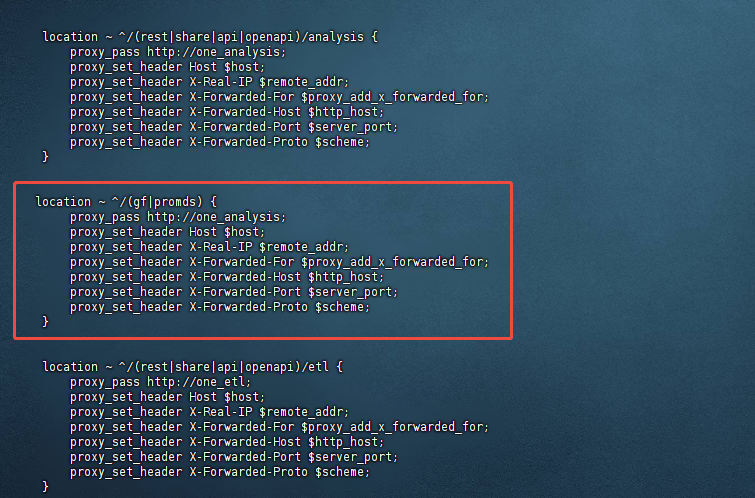

location ~ ^/(gf|promds) {
	proxy_pass http://one_analysis;
    proxy_set_header Host $host;
    proxy_set_header X-Real-IP $remote_addr;
    proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
    proxy_set_header X-Forwarded-Host $http_host;
    proxy_set_header X-Forwarded-Port $server_port;
    proxy_set_header X-Forwarded-Proto $scheme;
}


提示

注意：修改完nginx配置后nginx -s reload 生效

Prometheus数据源配置​

经过以上配置修改之后用户就可以在UI上看到外部仪表盘，之后再进行Prometheus数据源配置

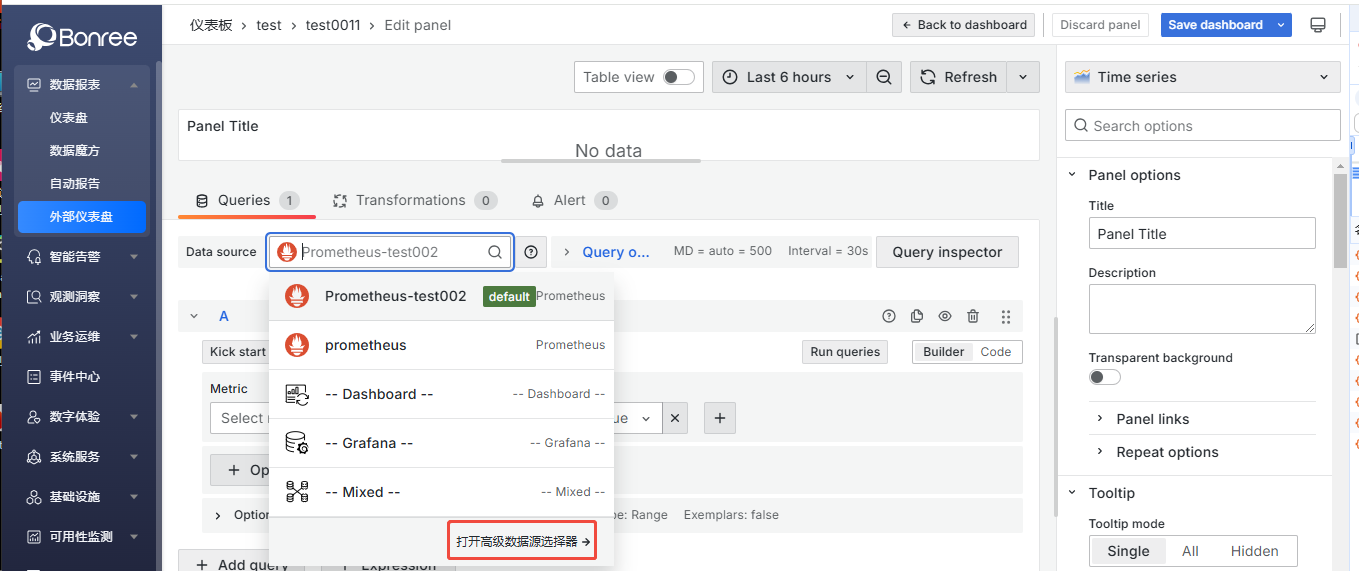

步骤一：点击“外部仪表盘”菜单，创建仪表盘并添加卡片后，点击页面如图：打开高级数据源选择器 img

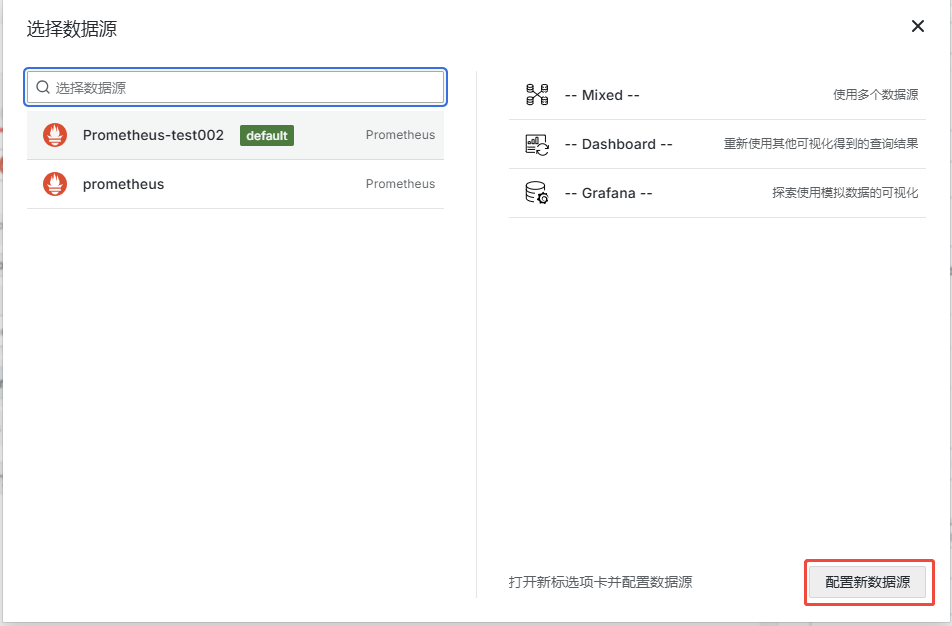

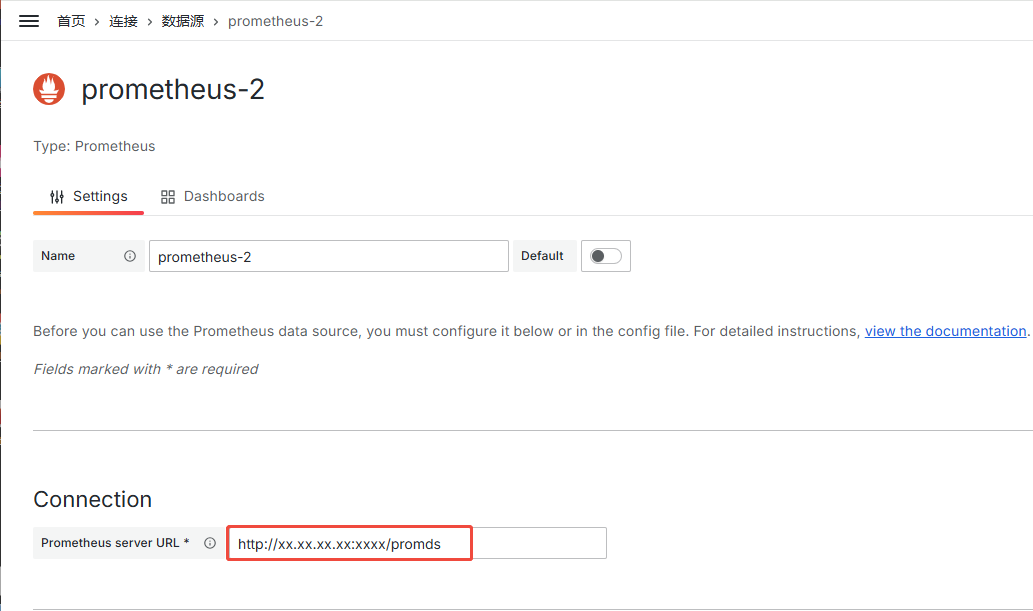

步骤二：点击配置新数据源，然后选择Prometheus img 步骤三：设置URL地址，替换图中标红区 XX 的地方为one web访问地址+/promds

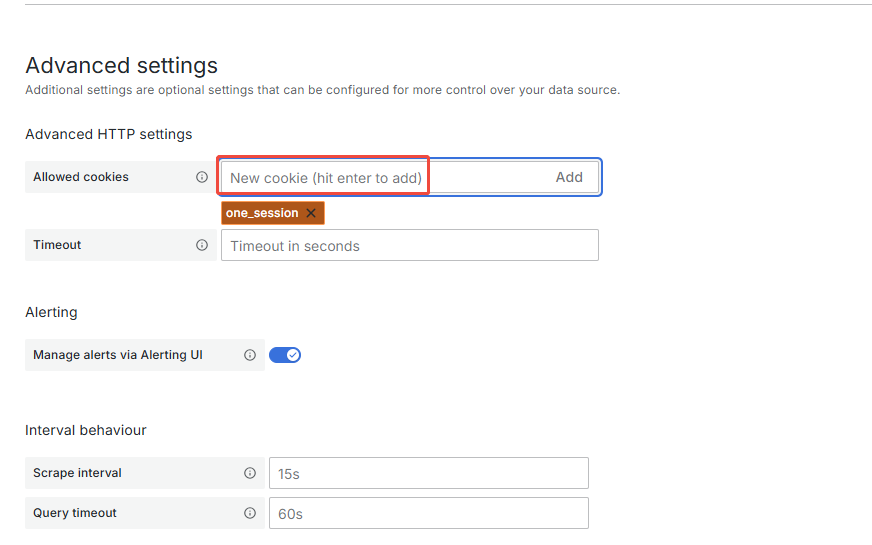

步骤四：如图标红区，输入：one_session 后点击Add img

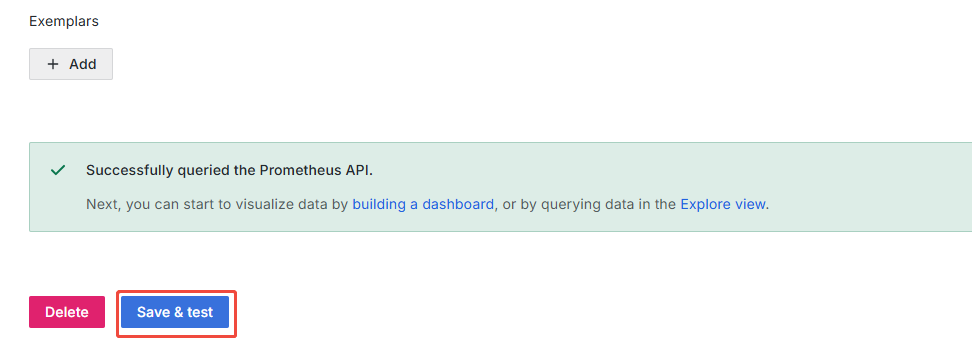

步骤五：点击如图按钮，并且提示success img

提示

注意：添加数据源的位置与Grafana版本有关

版本说明​

版本差异​

  • 目前支持9.1及以上版本的grafanaAPI。
  • v11.3及以上版本存在批量更新团队成员接口（/api/teams/1/members），v9.1及以上、v11.3以下不存在。
  • v11.3及以上版本login登录用户名大小写不敏感，存储时会全部转小写，v9.1及以上、v11.3大小写敏感。
  • 9.1.0自定义ONE数据源不支持表达式。
  • 9.1.0不支持语言切换。
