仪表盘交互

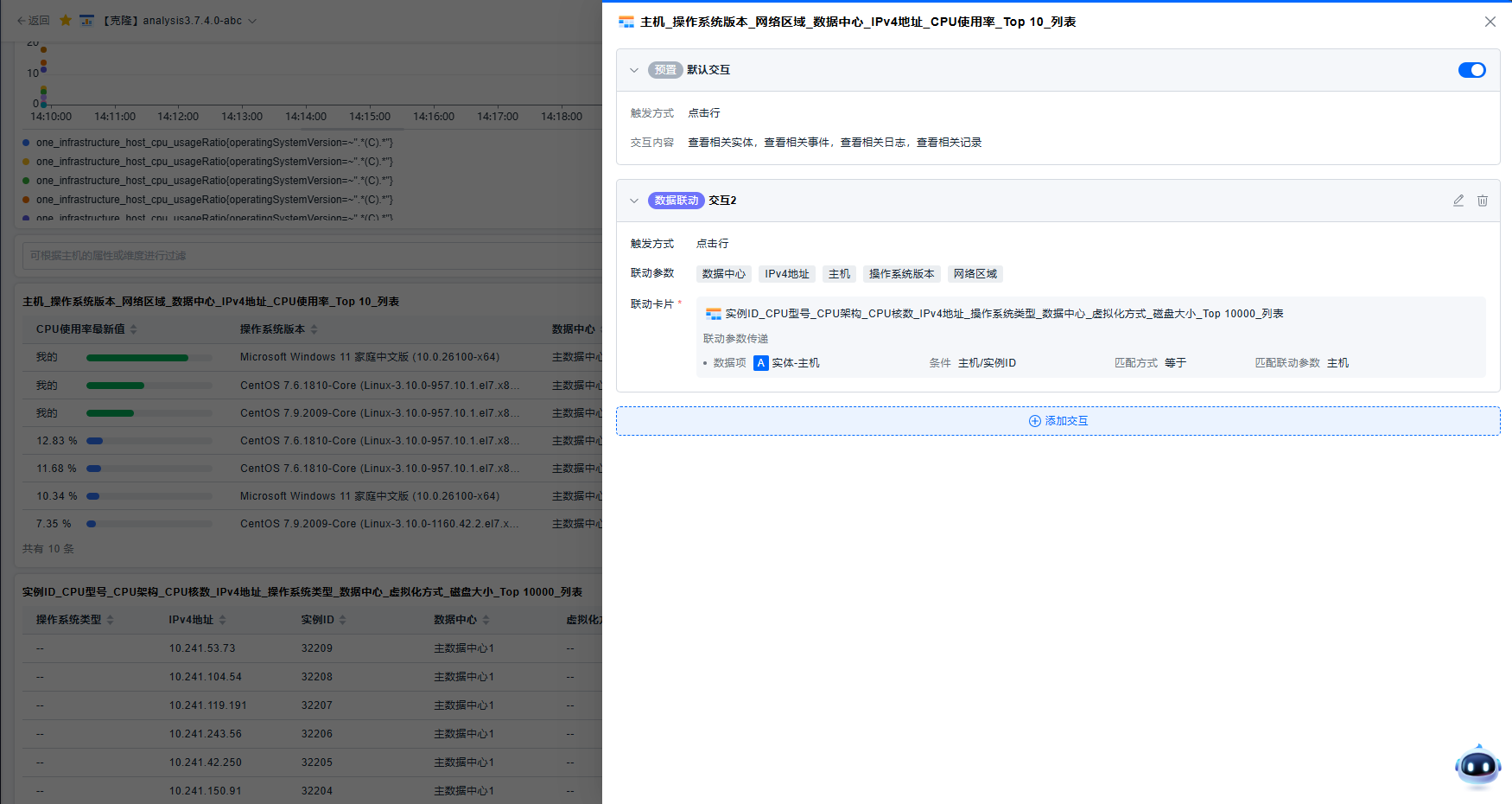

绝大多数仪表盘中存在多个配置卡片，且数据之间存在一定的关联关系，独立的仪表盘卡片并不方便用户分析，因此仪表盘提供了交互能力，能够支持单个卡片、卡片和卡片以及仪表盘和其他模块的交互功能，便于用户发现异常数据时能够快速进行进一步的分析。

image-20250908142034392

场景说明​

  • 某个时刻指标全局数据出现异常，可以按照维度进行下钻，查看不同维度同个指标的变化情况，从而判断出现问题的对象
  • 仪表盘多个卡片之间存在数据联系，选中一个卡片中某条数据，可以联动查询其他卡片相同条件下的结果，实现全局的过滤效果
  • 仪表盘卡片通过可视化的方式展示数据，通过跳转能力可与平台其他模块进行关联分析，能够快速进行问题排查

开始使用​

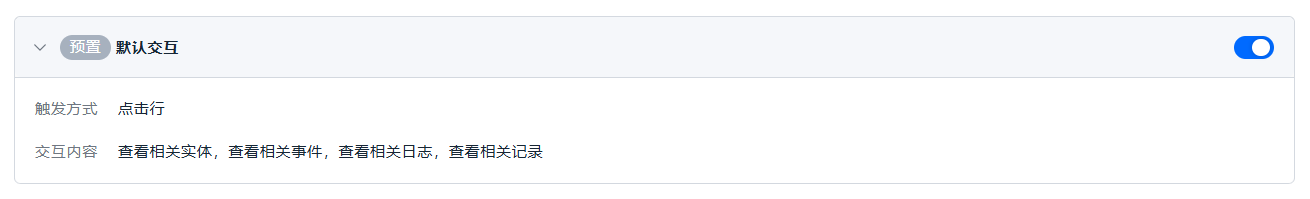

默认交互​

图表卡片默认提供了四种交互，不需配置即可使用，但是默认交互的使用受数据配置限制，只有通过分组暴露出合适的维度才可触发默认交互，不需要时可通过开关关闭默认交互。

image-20250908153552053

  • 查看相关实体：当图表卡片按照实例id分组时，查看相关实体可直接跳转到所选中实例的详情页面
  • 查看相关事件：当图表卡片按照实例id分组时，查看相关实体可直接跳转到所选中实例的详情页面，并自动跳转到事件tab
  • 查看相关日志：当图表卡片按照实例id分组时，查看相关实体可直接跳转到所选中实例的详情页面，并自动跳转到日志tab
  • 查看相关记录：当图表卡片选择部分维度分组时，查看相关记录将携带过滤条件跳转到检索中心对应记录类型

自定义交互​

除了默认交互以外，其他类型的交互需要用户自行配置，包括数据联动、维度钻取、跳转三种交互。每个交互只可配置一次。

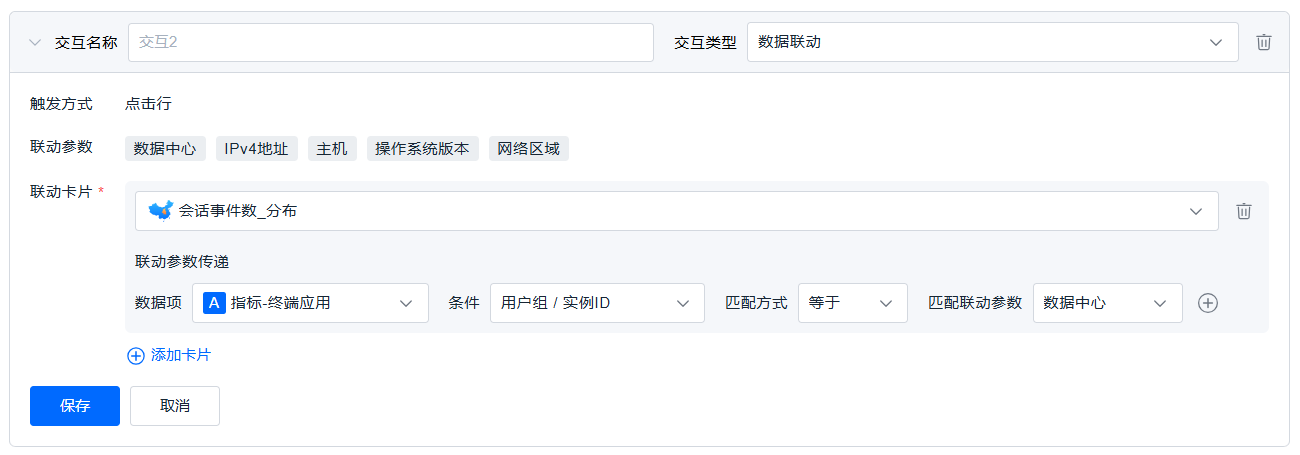

数据联动​

image-20250908153951472

  • 触发方式：不同卡片触发方式不同，通过点击某条数据即可触发交互
  • 联动参数：只有通过分组暴露出的维度才可在交互时进行选中并作为参数进行传递
  • 联动卡片：卡片联动需要配置传递参数才可执行，确定好联动目标卡片之后需要手动关联两个卡片的维度，只有字段含义相同时才可正确进行联动。一个卡片可以联动多个其他卡片

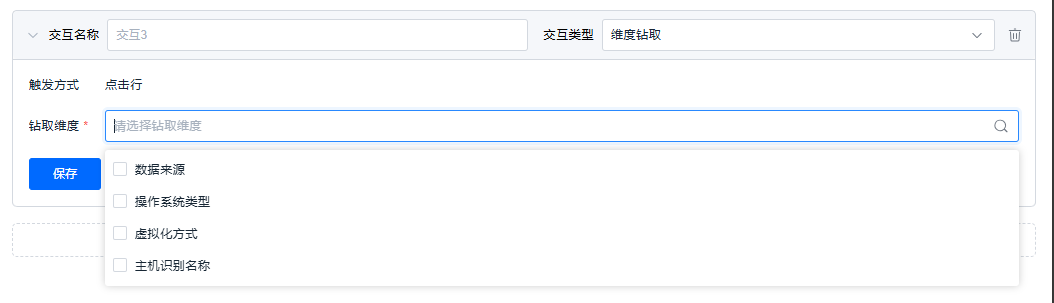

维度钻取​

image-20250908183812639

  • 维度钻取可选项为当前卡片未选择的所有可进行分组的维度，配置维度钻取可在查询结果基础上进行进一步的下钻分析

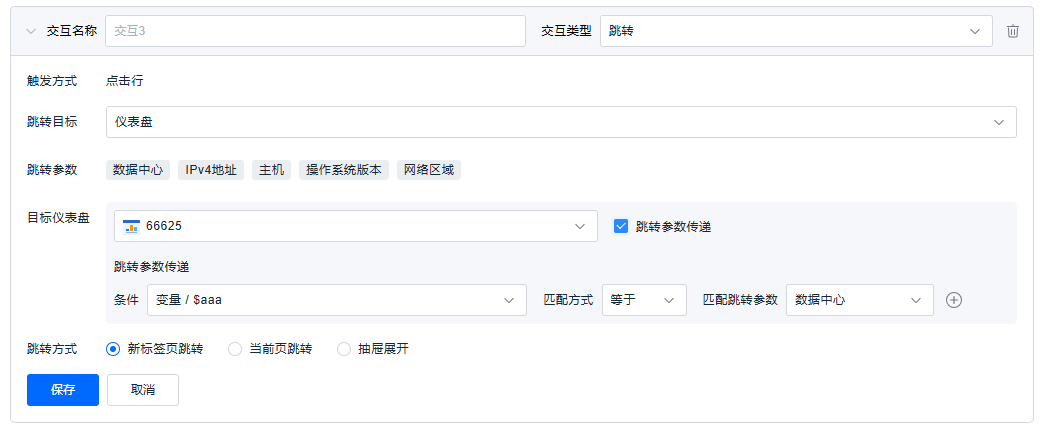

跳转​

image-20250908191656491

  • 跳转目标：选中数据后可跳转到平台其他模块，比如仪表盘、魔方，也可以跳转到其他任意地址
  • 跳转参数：与联动参数相同，只有通过分组暴露出的维度才可在交互时进行选中并作为参数进行传递
  • 目标仪表盘/魔方：跳转到仪表盘和魔方类似，选择目标仪表盘/魔方后也可进行跳转参数传递，不过目标仪表盘/魔方中必须包含过滤器或变量才可配置，过滤器和变量可参考仪表盘配置和仪表盘变量
  • 目标页面：输入目标页面的url地址，如果url当中参数value可用跳转参数字段值替代，可以在跳转其他页面的时候实现参数传递的效果
    • 存在多个条件和跳转参数时，将自动添加所有的匹配条件，用户只需要调整正确的字段进行匹配即可。
  • 跳转方式：包括新标签页、当前页跳转、抽屉展开，用户可以按照需求自行选择跳转方式。
