全局拓扑

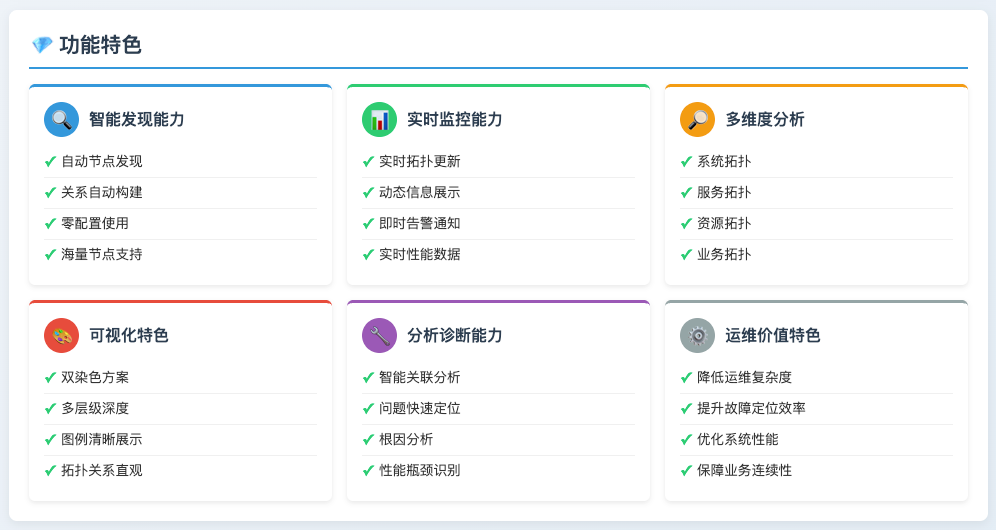

全局拓扑无需额外配置，即可自动发现海量节点，实时呈现生产系统、服务、数据库、消息队列、远程调用、终端应用等的全局拓扑网络图。它能够助力用户快速发现、定位节点及节点间关系，有效应对多系统、跨业务、强中台等复杂技术场景，通过分层拓扑关系，清晰展示服务依赖、业务调用关系以及资源依赖关系，让用户更便捷地把握全局状况。

使用场景

复杂系统架构梳理 ：在多系统、跨业务且采用强中台技术架构的场景下，可借助全局拓扑快速梳理系统间、服务间的依赖关系，清晰了解业务调用链路，便于进行架构优化与故障排查。

性能问题定位 ：当系统出现性能瓶颈或故障时，通过全局拓扑查看各节点的健康度、调用性能等情况，结合节点概览的关键指标与调用链、事件的关联，能快速定位到引发性能问题的关键节点或调用环节。

资源依赖分析 ：利用纵向拓扑功能，查看服务节点的纵向依赖关系，分析实例、容器、主机的依赖及资源利用情况，有助于进行资源的合理分配与优化，保障系统稳定高效运行。

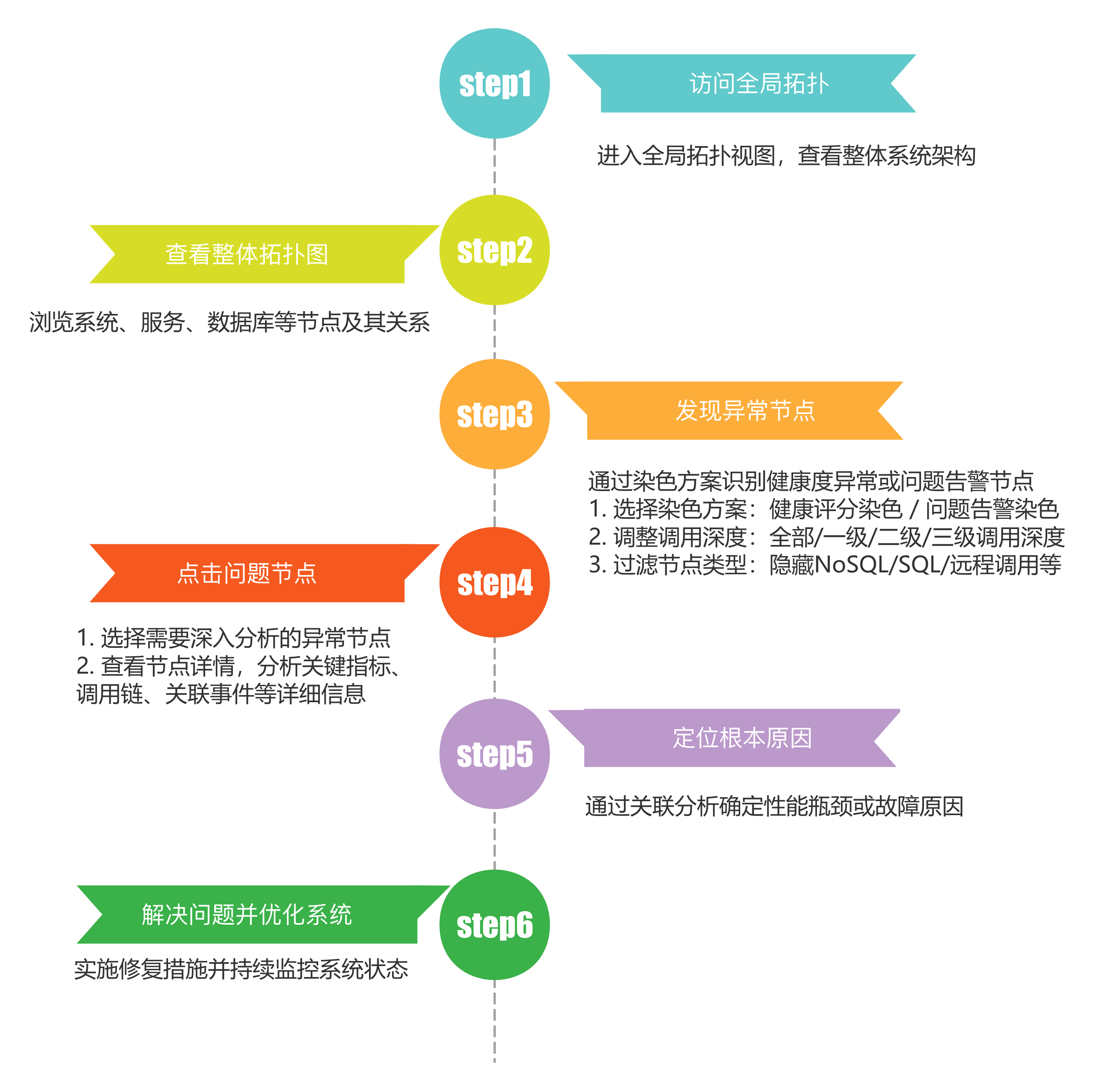

开始使用

进入观测洞察->全局拓扑页面，即可看到层级拓扑。

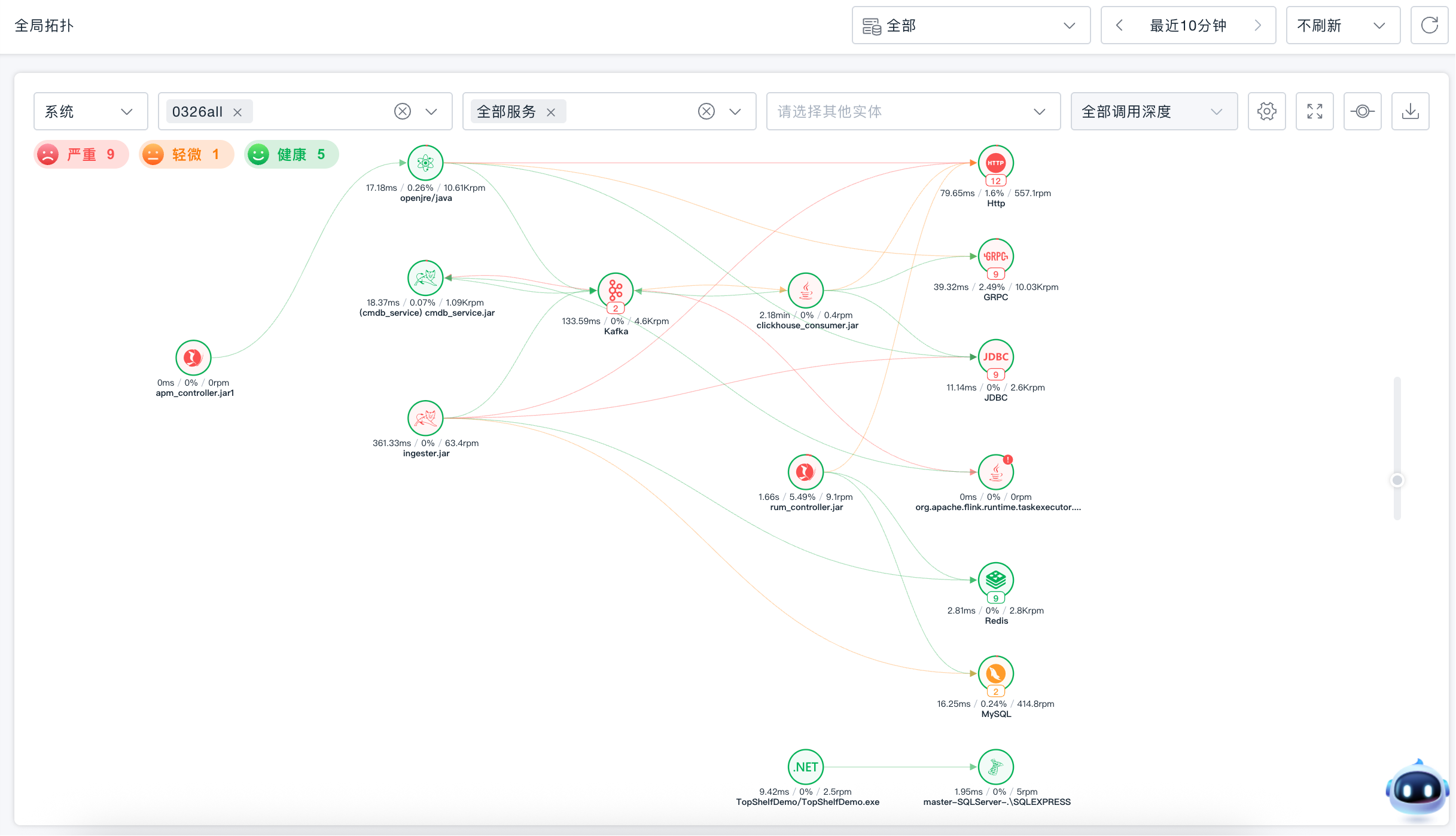

层级拓扑

按实体维度拆分，支持系统、服务、数据库、消息队列、远程调用、终端应用的实时调用拓扑，可轻松把握全局概况及关键节点概况。

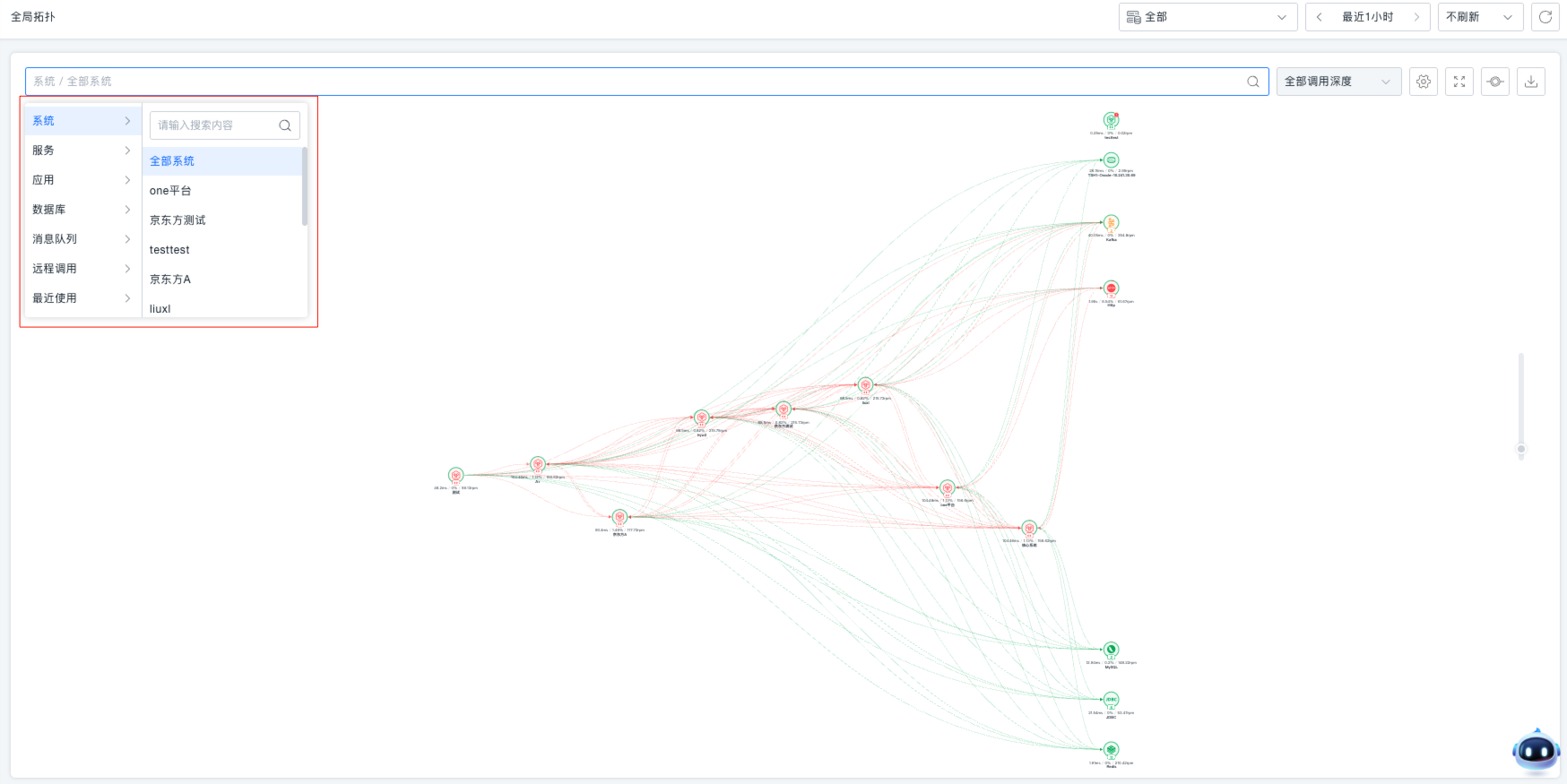

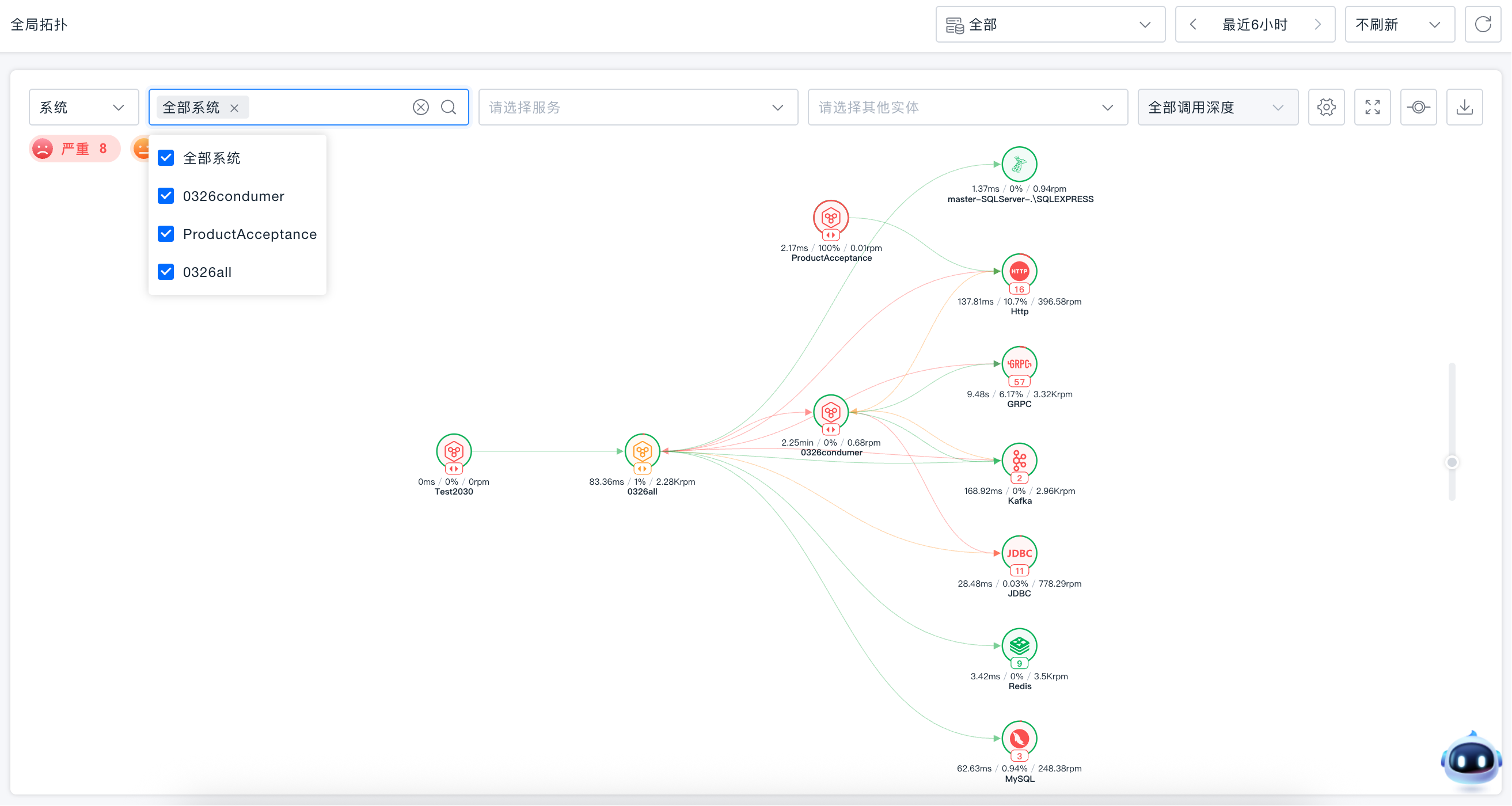

级联筛选

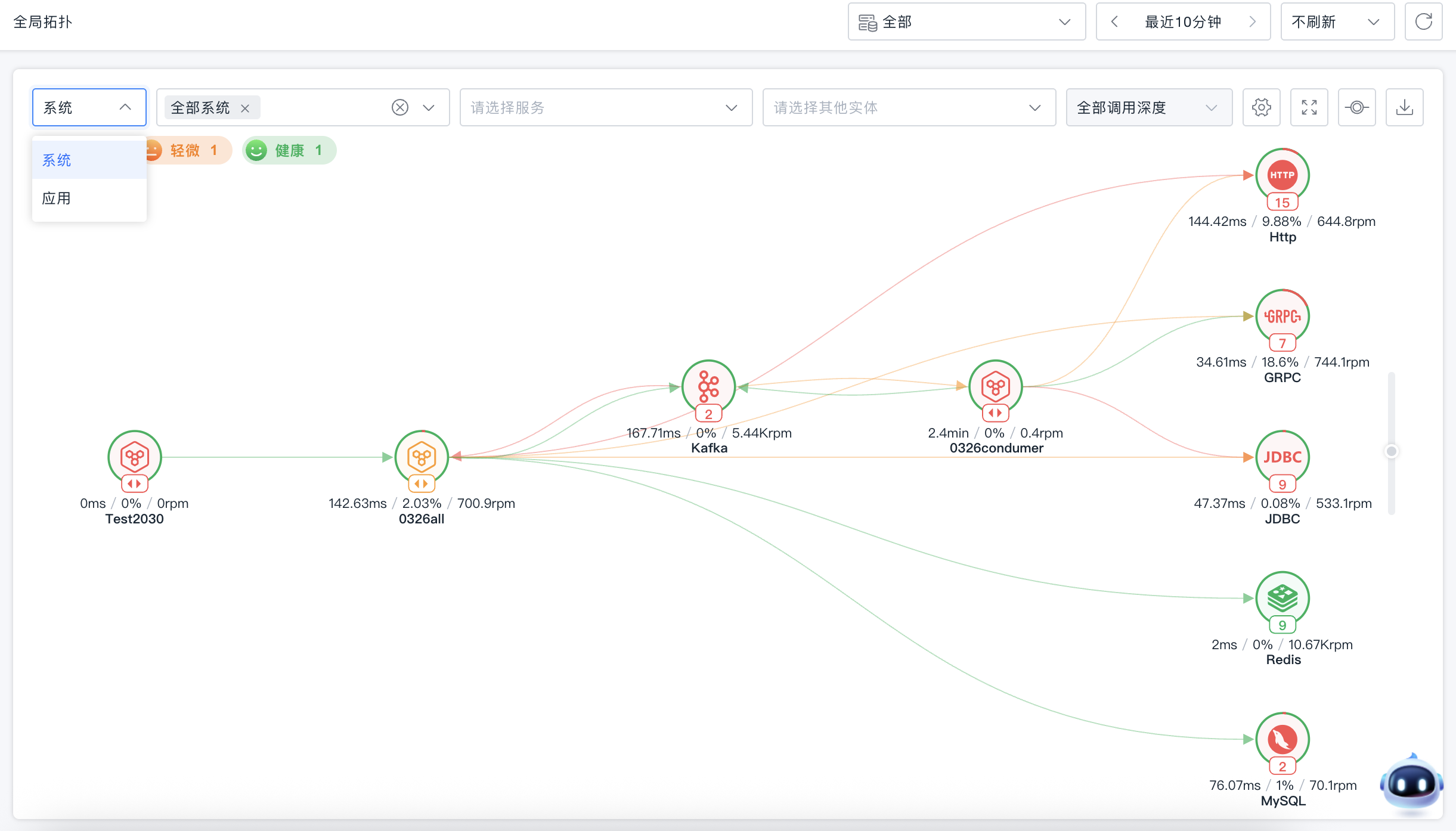

支持 系统 / 应用维度切换 ，系统、服务支持 多选 ，可快捷筛选数据库、消息队列、远程调用等实体；前置过滤框范围调整后，后置已选内容自动清空。

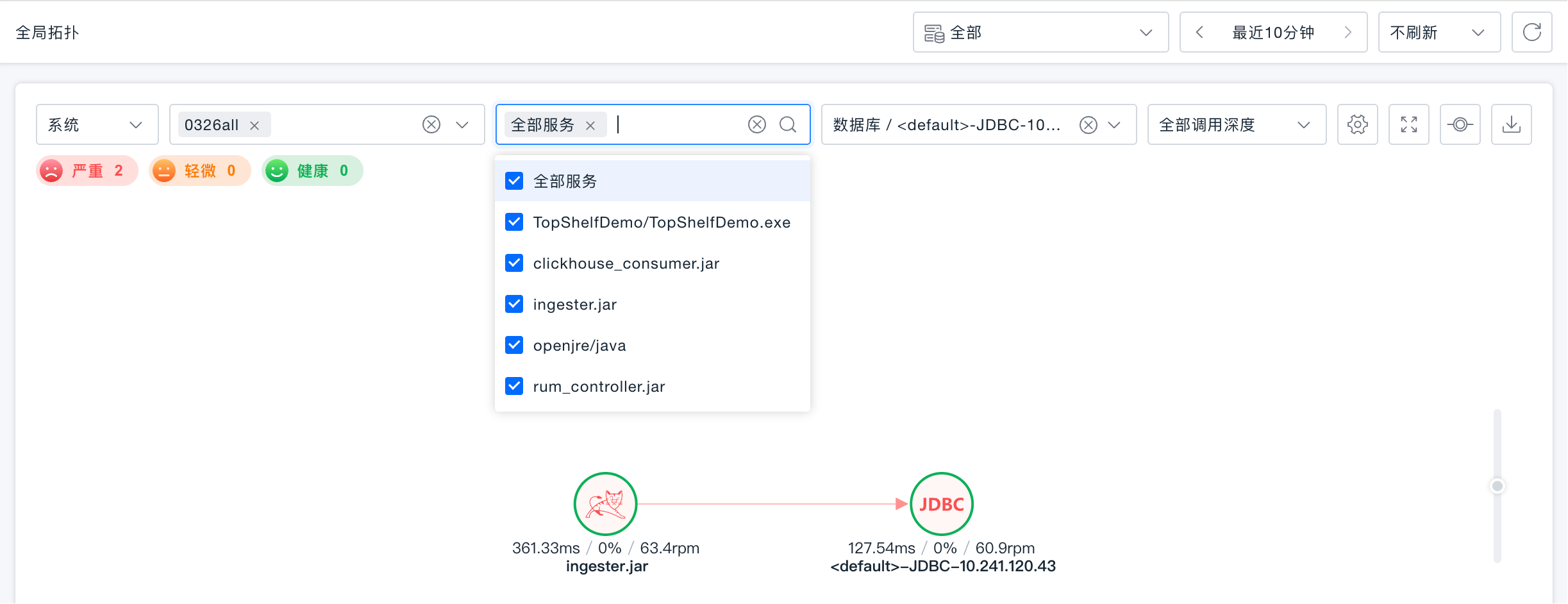

• 系统维度：系统多选 → 服务多选 → 其他实体（数据库 / 消息队列 / 远程调用）单选，实体之间级联筛选关联拓扑。

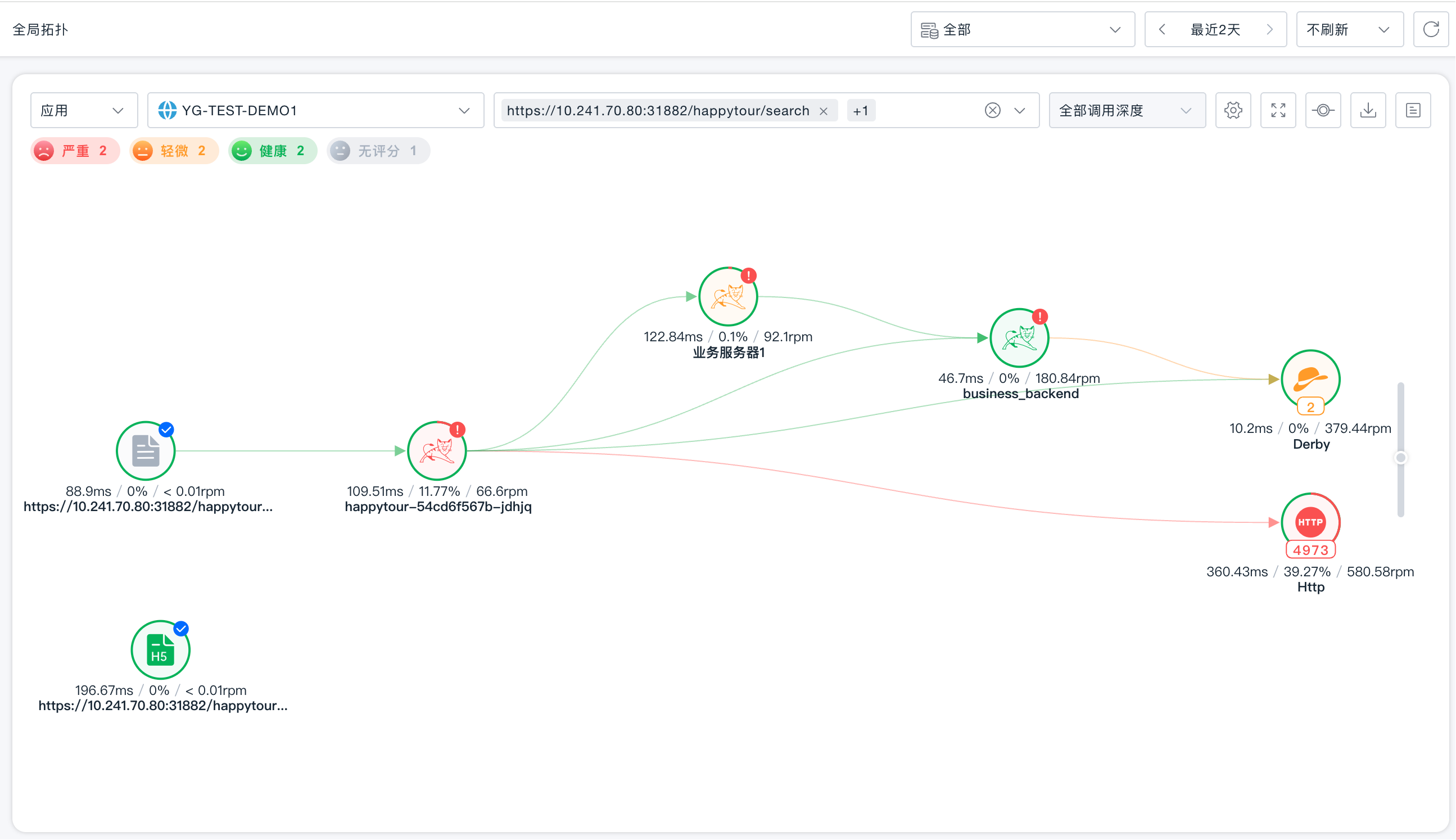

• 应用维度：单选应用→ 页面多选，展示该应用或页面及其关联服务、后端实体拓扑

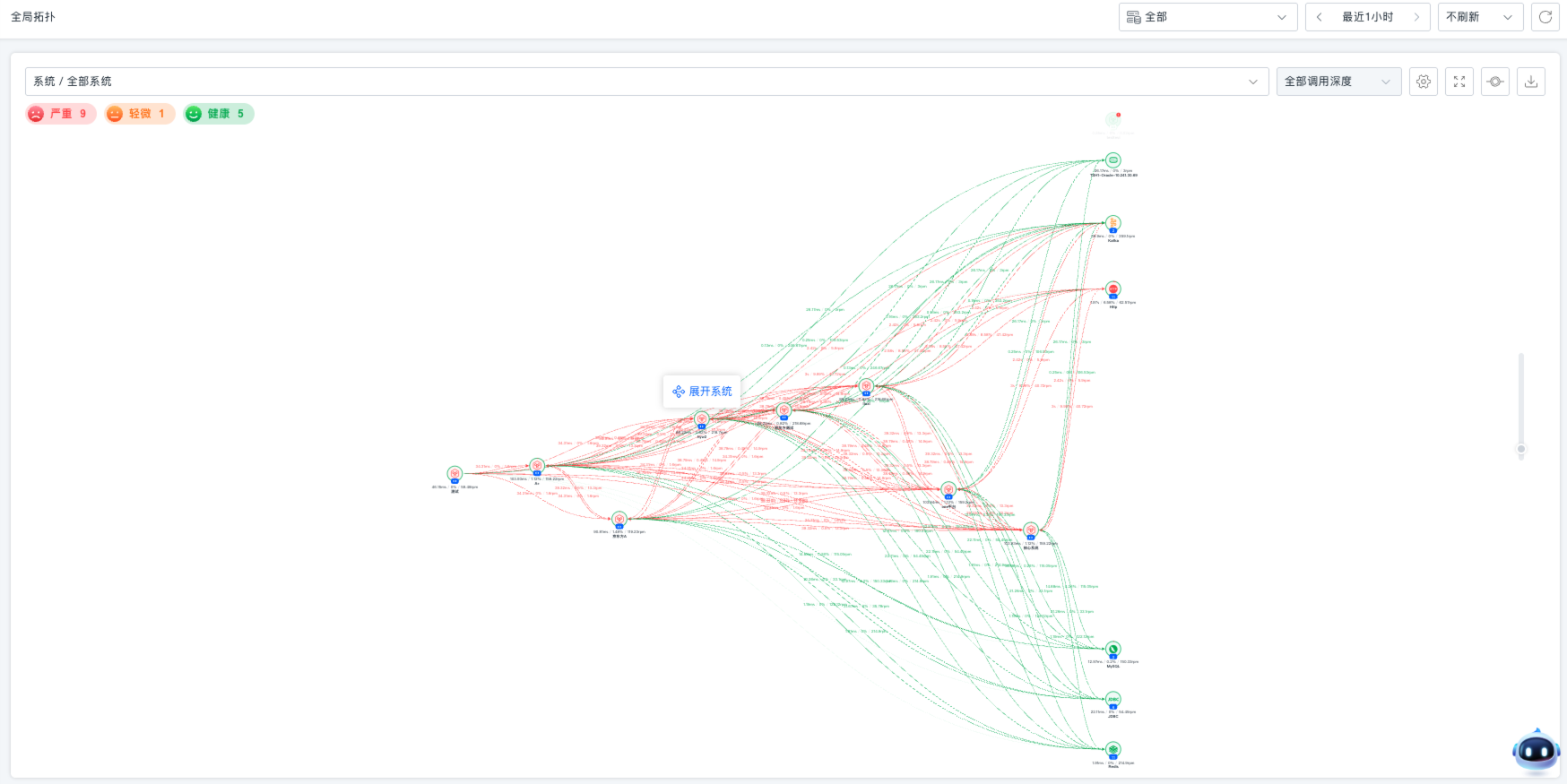

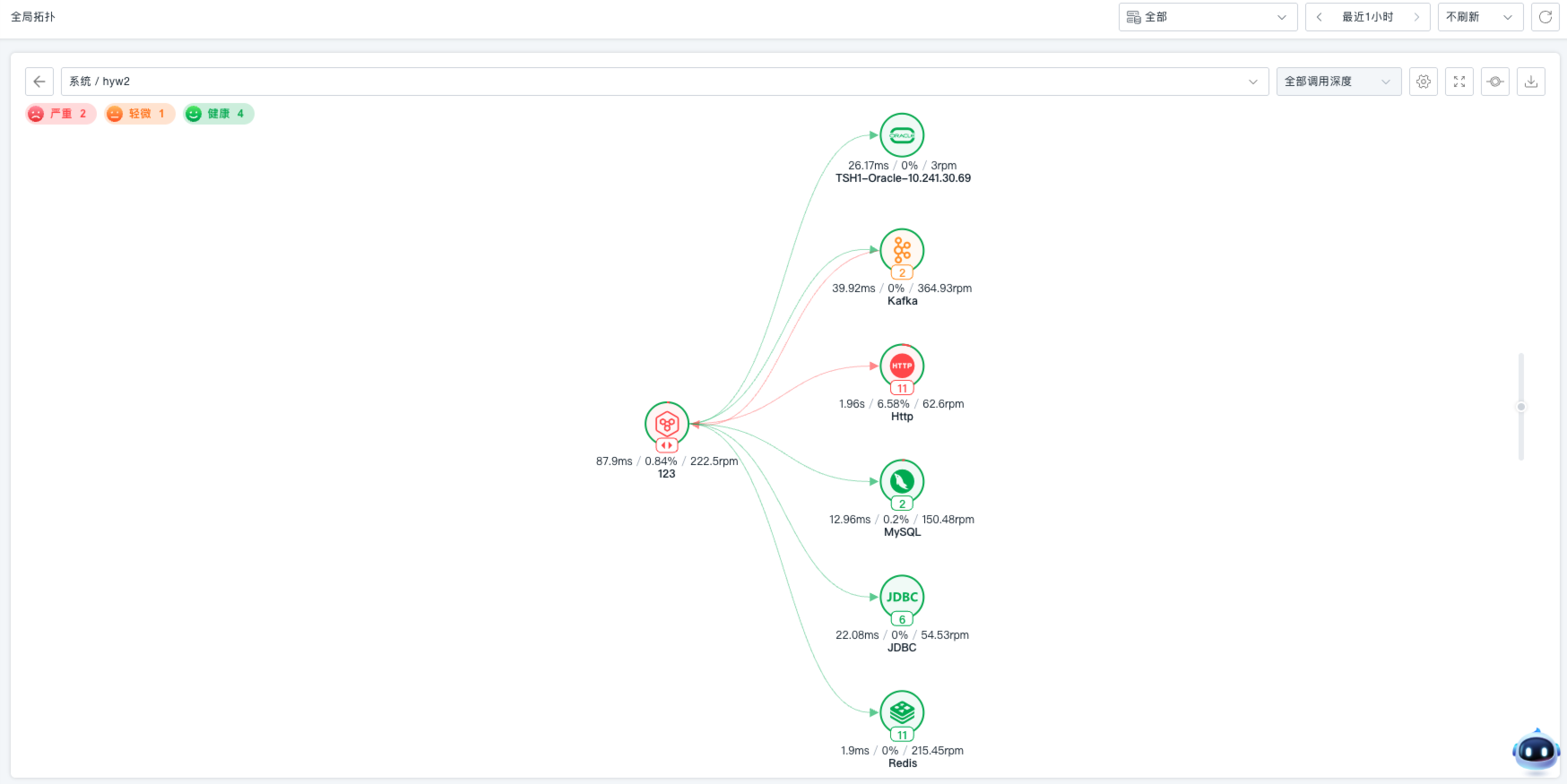

系统拓扑

支持查看全部系统或单个系统的调用拓扑，能了解系统性能、系统间调用性能以及系统与后端实体的调用性能。

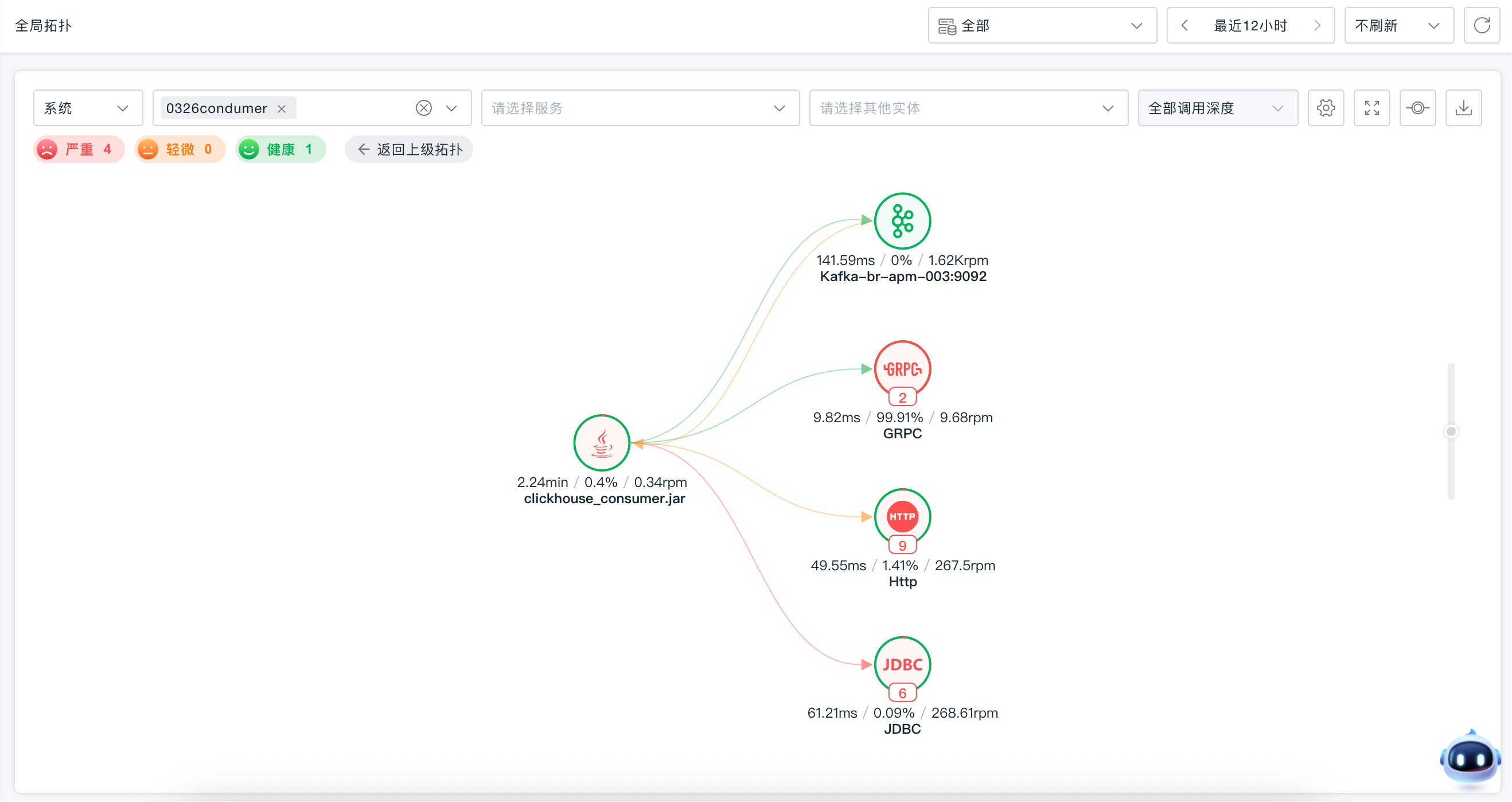

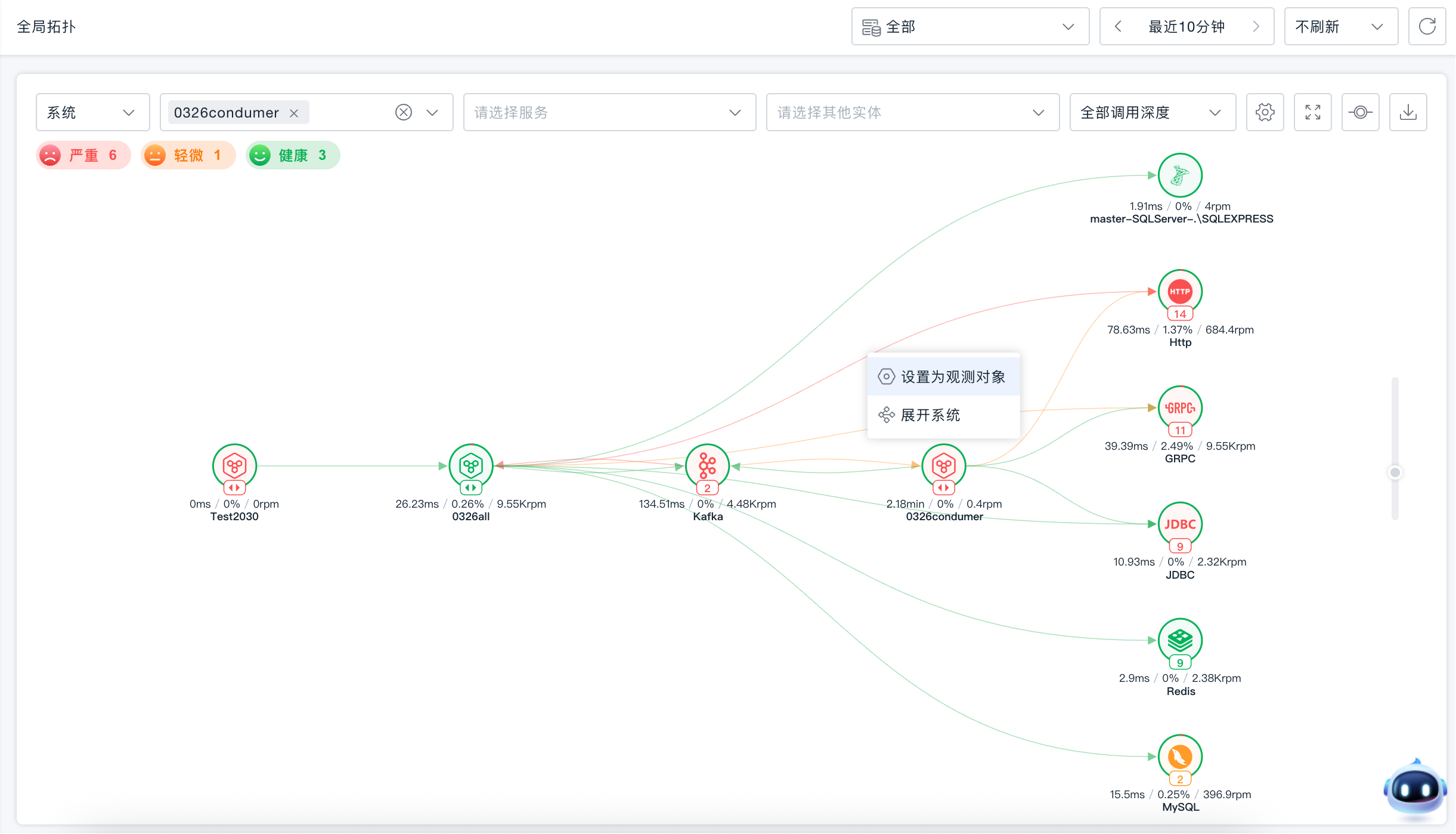

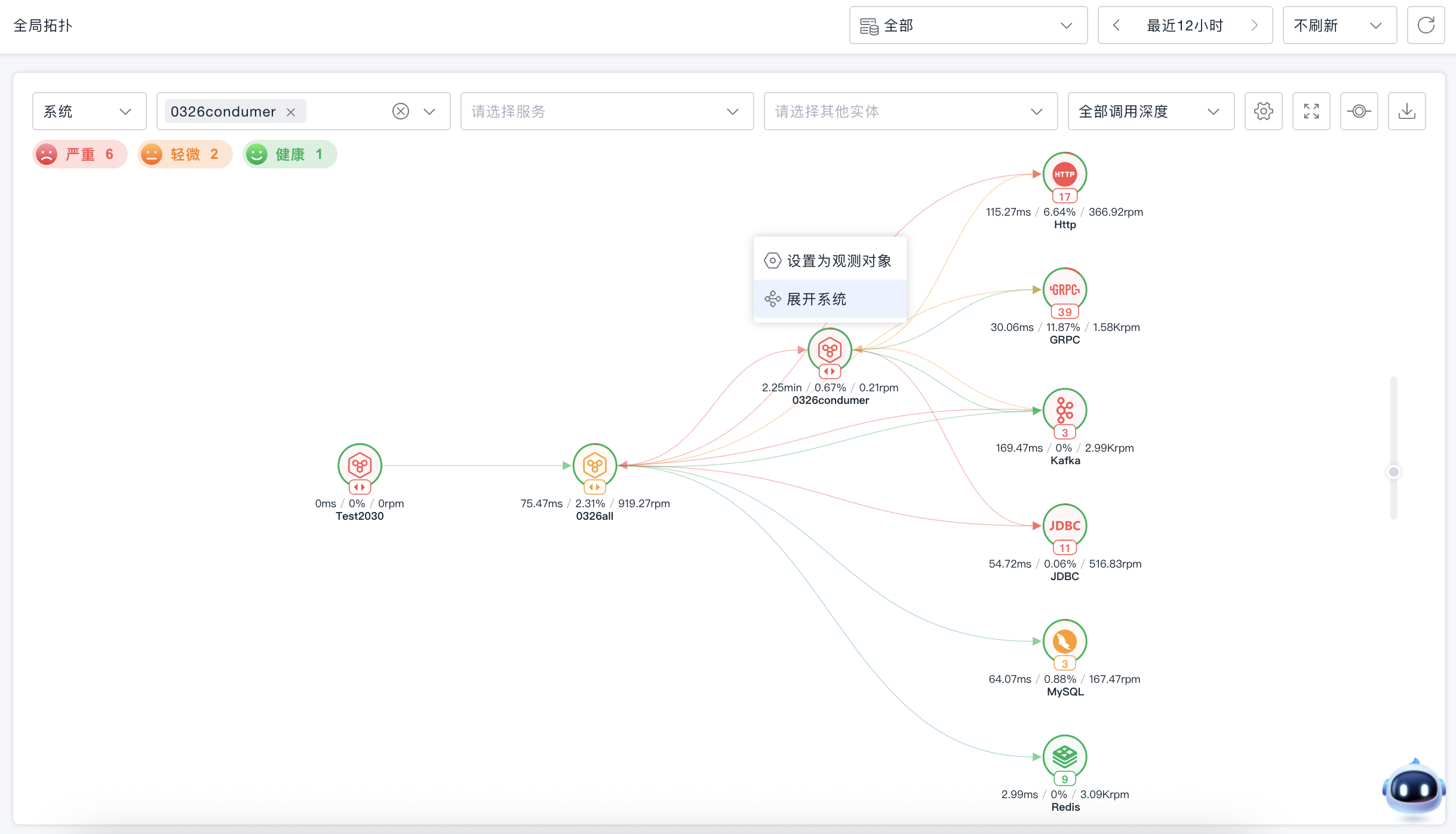

展开系统

鼠标悬浮至指定系统节点，点击展开系统，即可查看系统内部所有关联服务之间的调用拓扑关系。

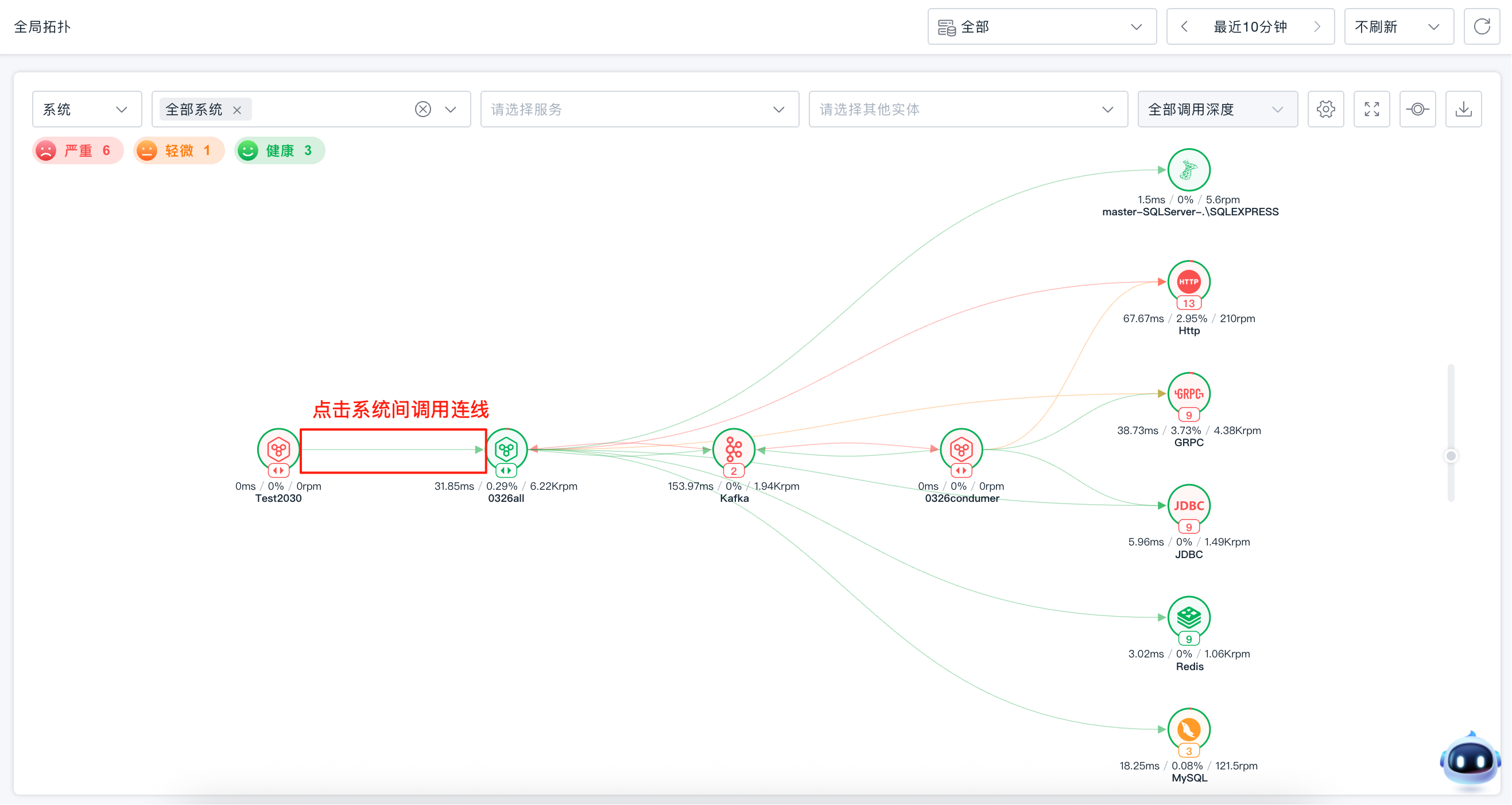

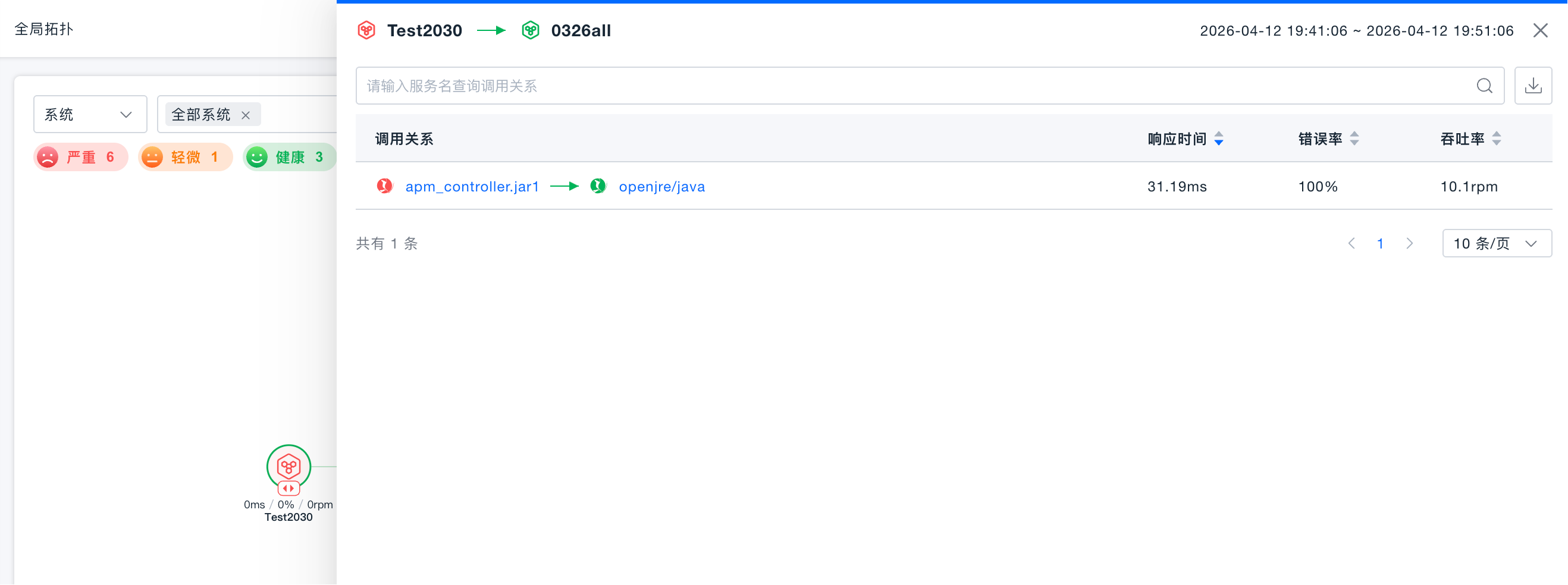

查看系统间服务调用关系

点击系统间调用连线，以抽屉形式打开服务调用关系列表，支持详情查看、过滤、排序与导出。

• 信息展示：服务技术类型、名称、响应时间、错误率、吞吐率

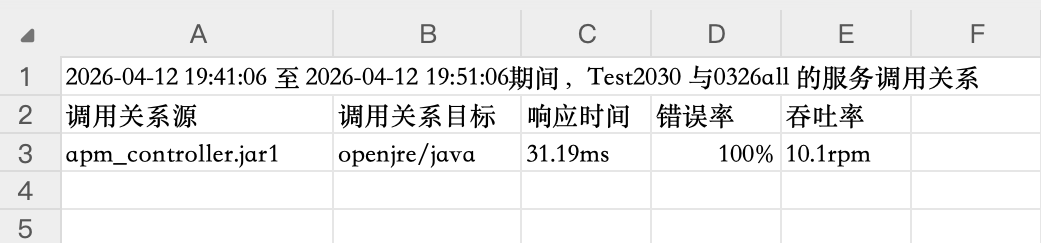

• 交互操作：服务名称打开服务信息抽屉、服务名过滤、指标排序、Excel 导出

服务拓扑

支持查看全部服务或单个服务的调用拓扑，能了解服务性能、服务间调用性能以及服务与后端实体的调用性能。

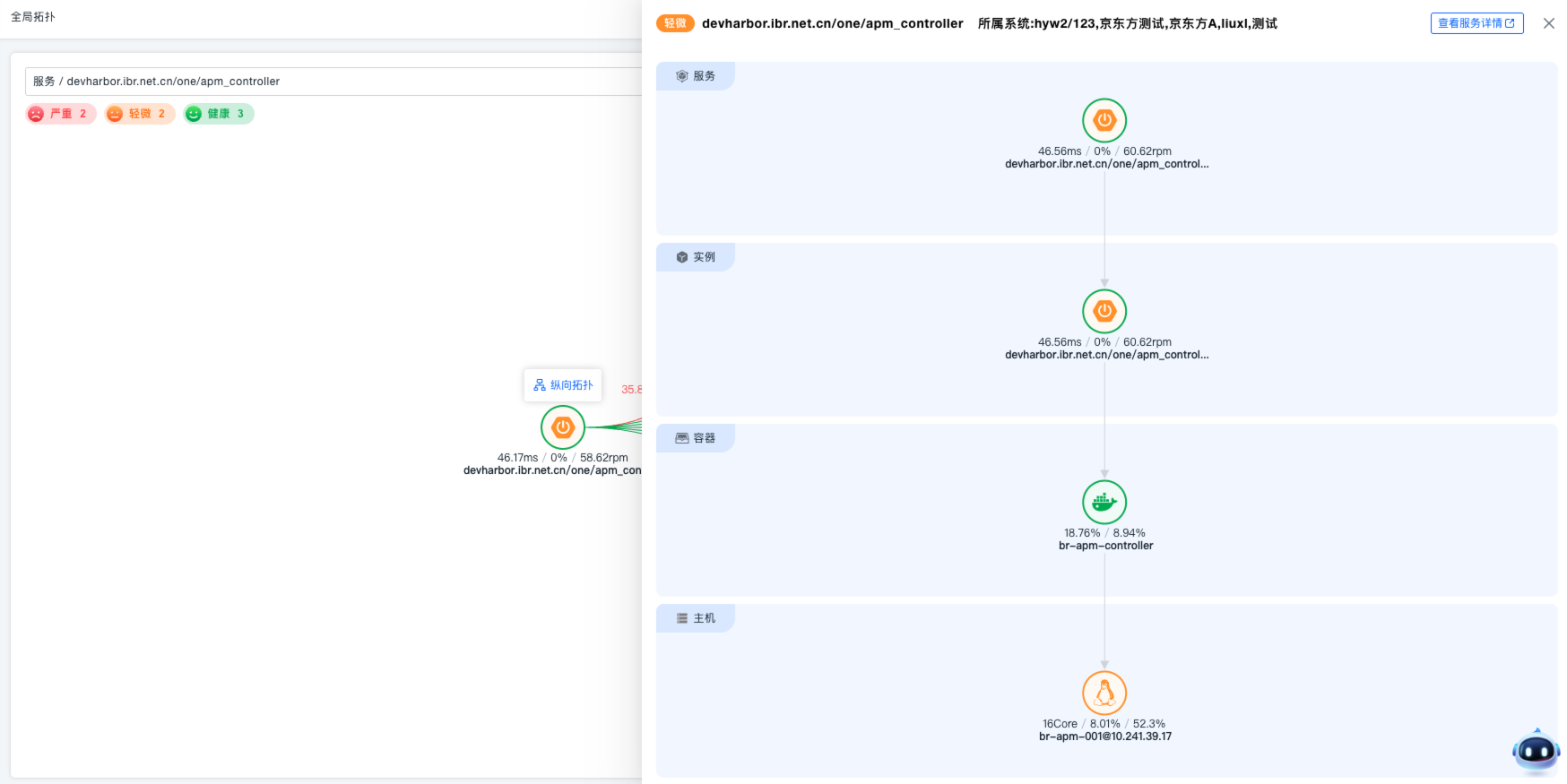

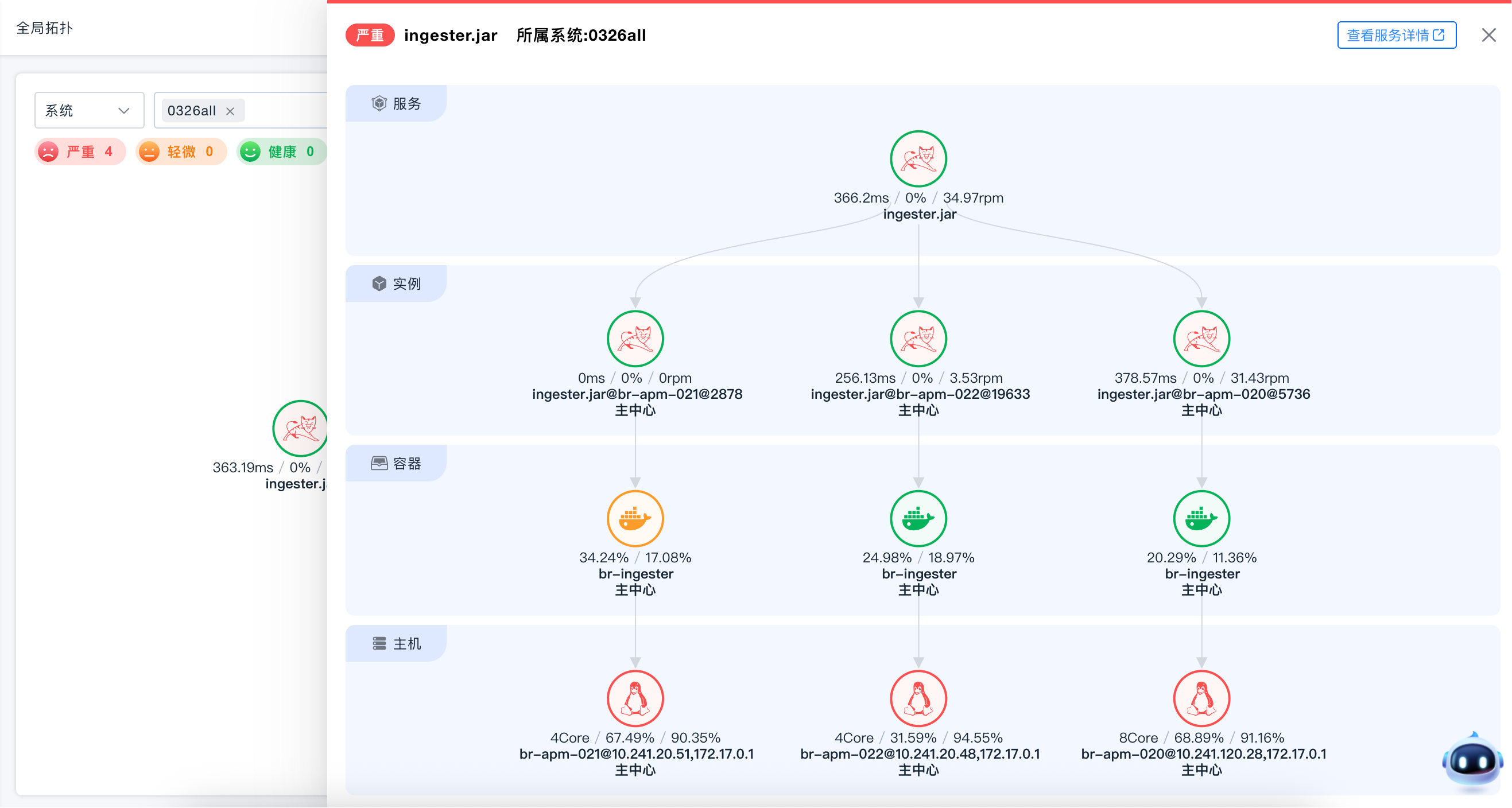

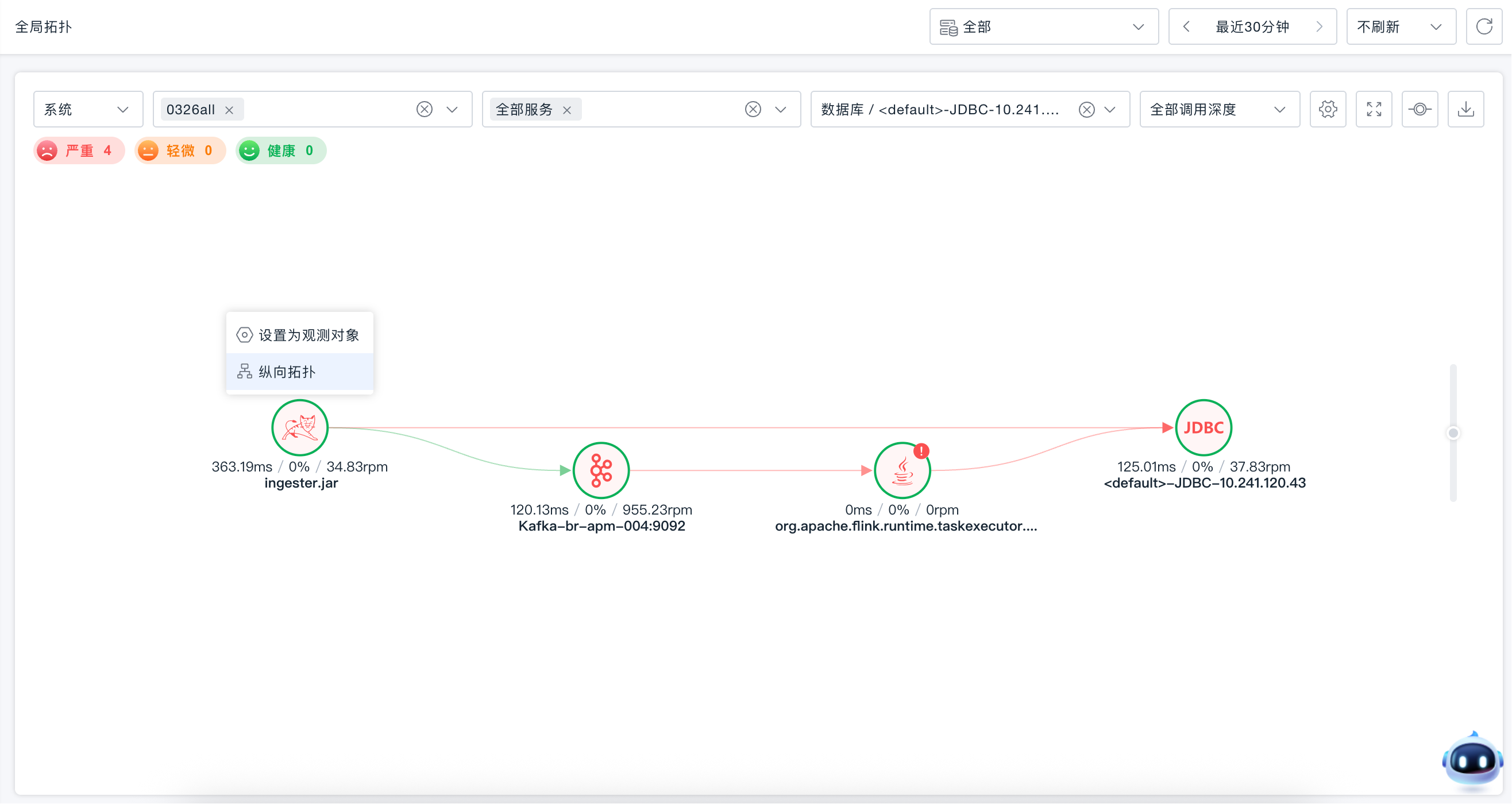

纵向拓扑

鼠标悬浮至指定服务节点，点击纵向拓扑，可查看当前服务的纵向依赖关系，了解实例、容器、主机的依赖关系，分析实例负载、资源利用情况。

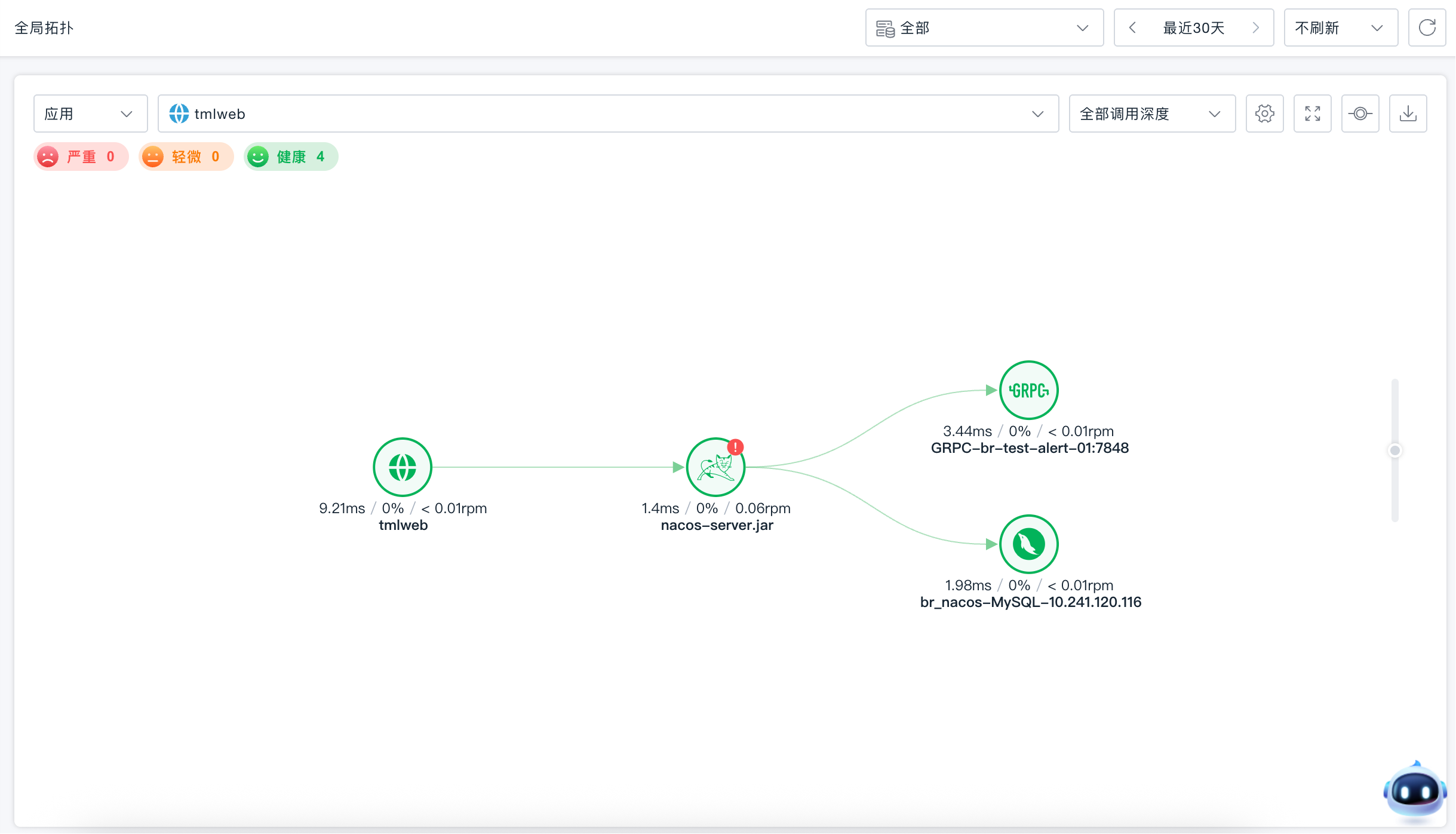

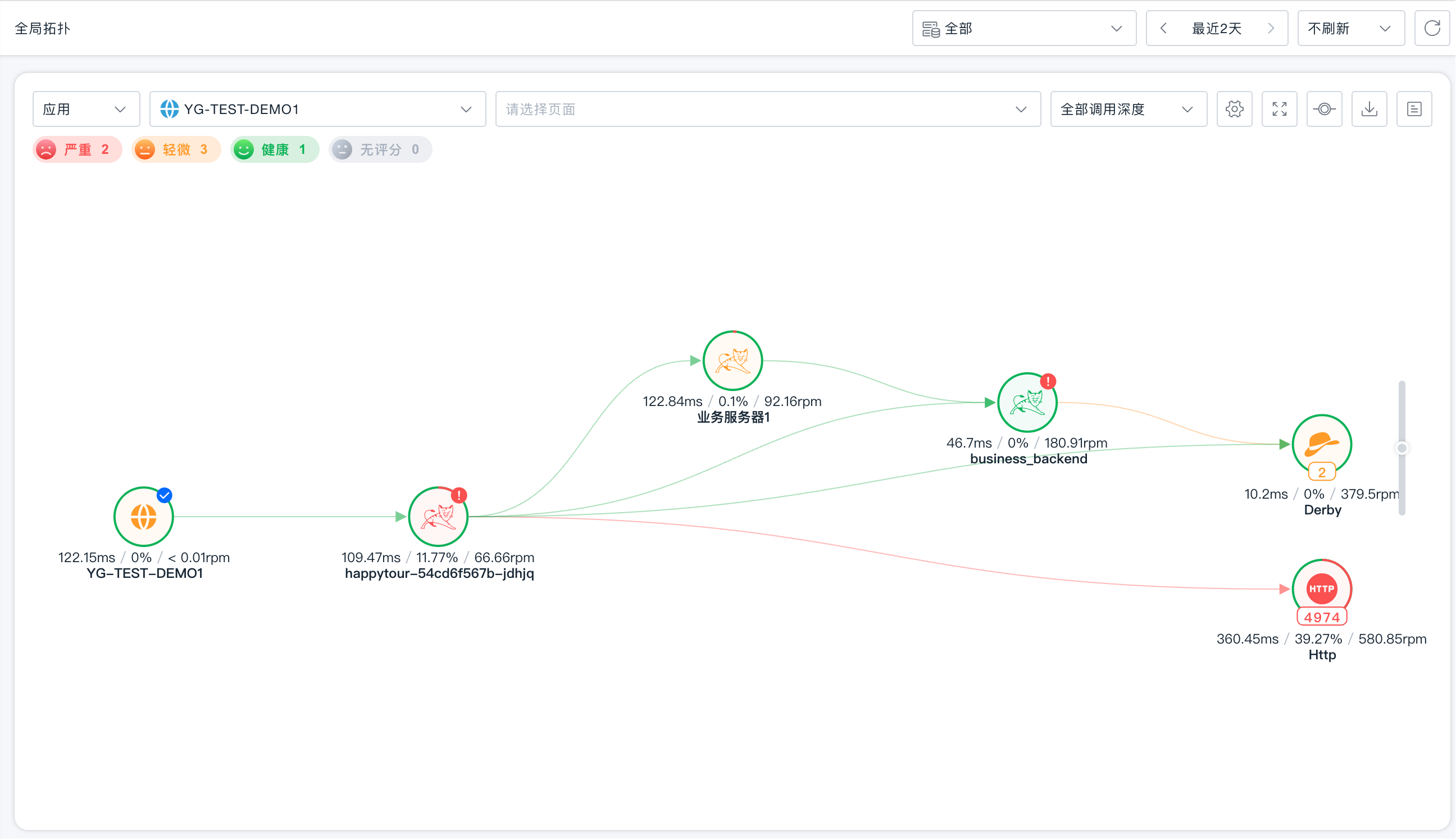

应用拓扑

支持查看单个应用的调用拓扑，能了解应用性能以及应用与后端服务和实体的调用性能。

设置为观测对象

鼠标悬浮至指定节点，点击设置为观测对象，即可拓扑图将以该节点为核心重新渲染，仅保留与该观测对象直接关联的实体（即上下游有直接调用关系的实体），隐藏孤立节点。

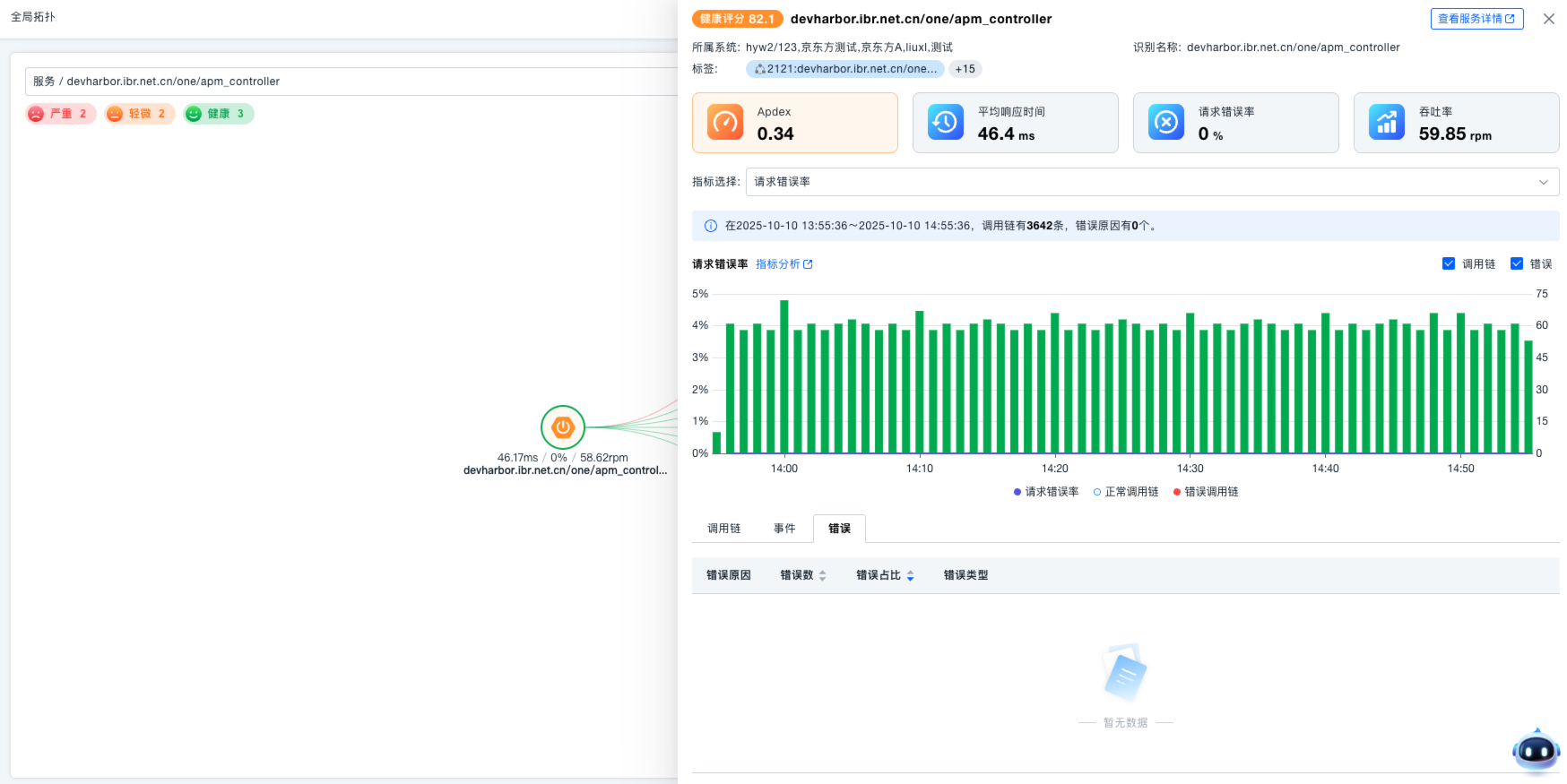

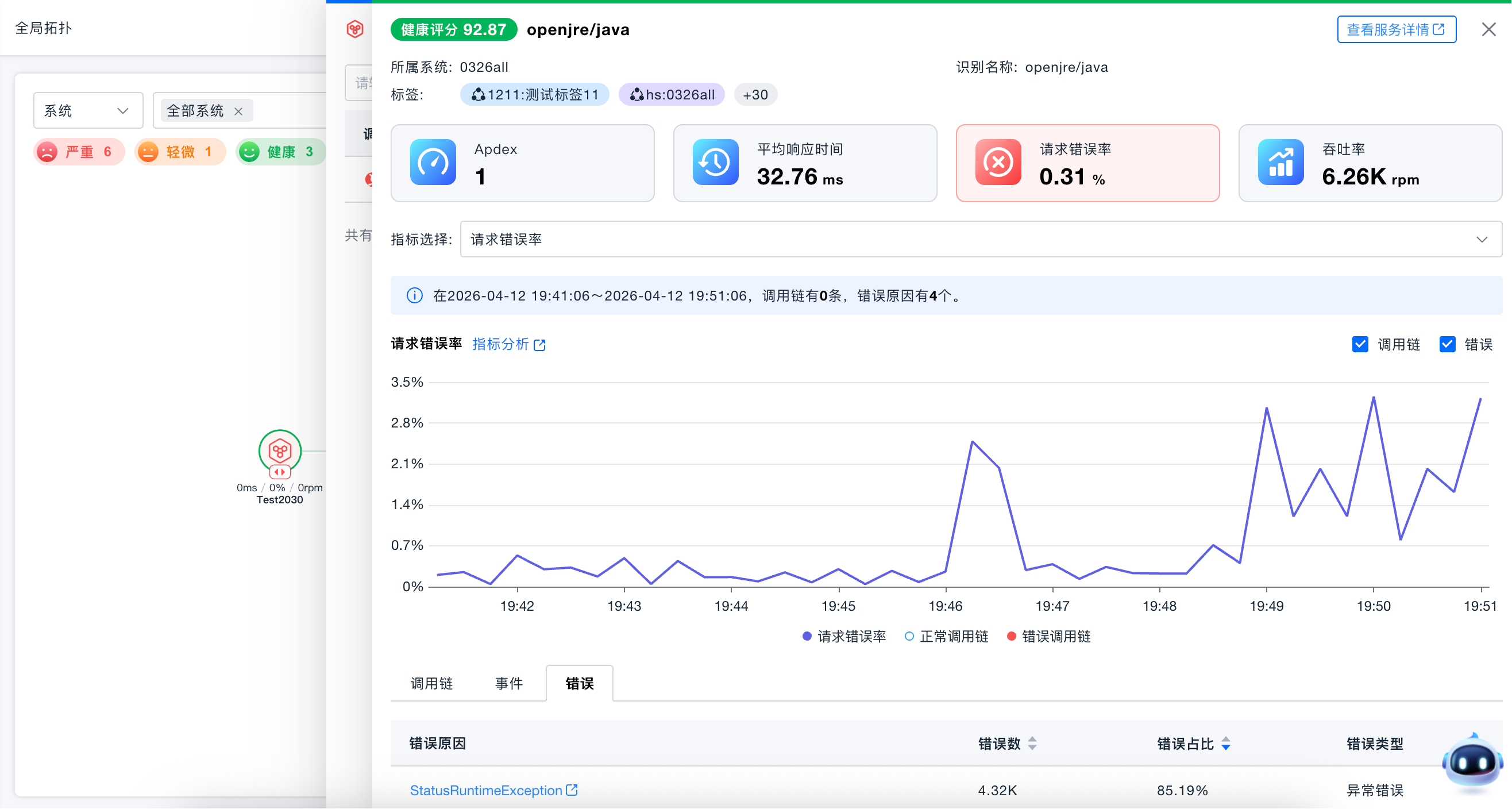

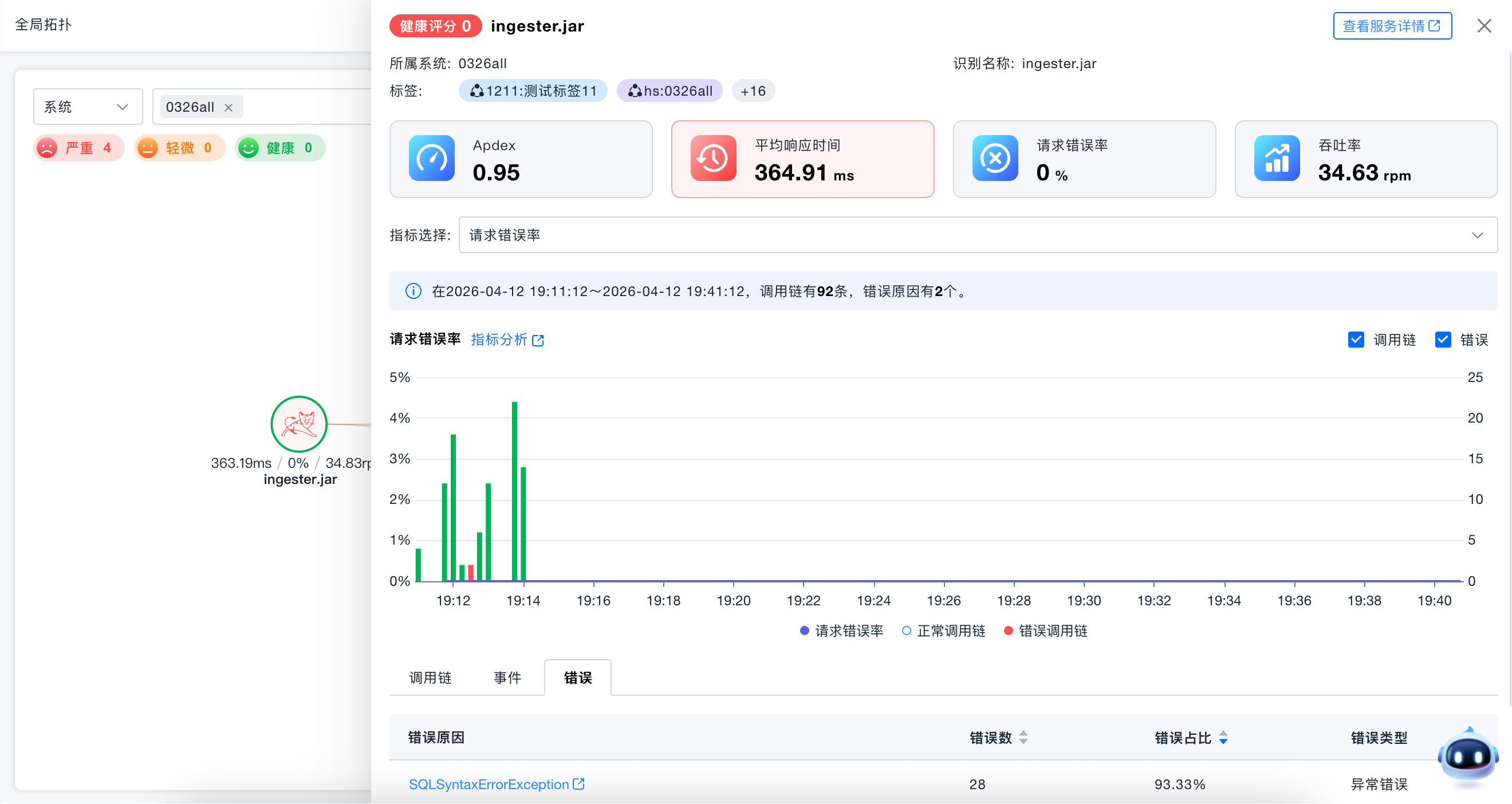

节点概览

点击任一节点可进入节点概览，支持节点健康度分析，可从关键指标关联到调用链、事件、错误，一步定位关键 trace 或重要事件或错误分析，助力快速定位性能问题；任一节点都支持查看指标或问题概览，能查看关键指标和其他任一指标，通过灵活的指标、trace、事件等关联工具，方便快速定位性能问题。

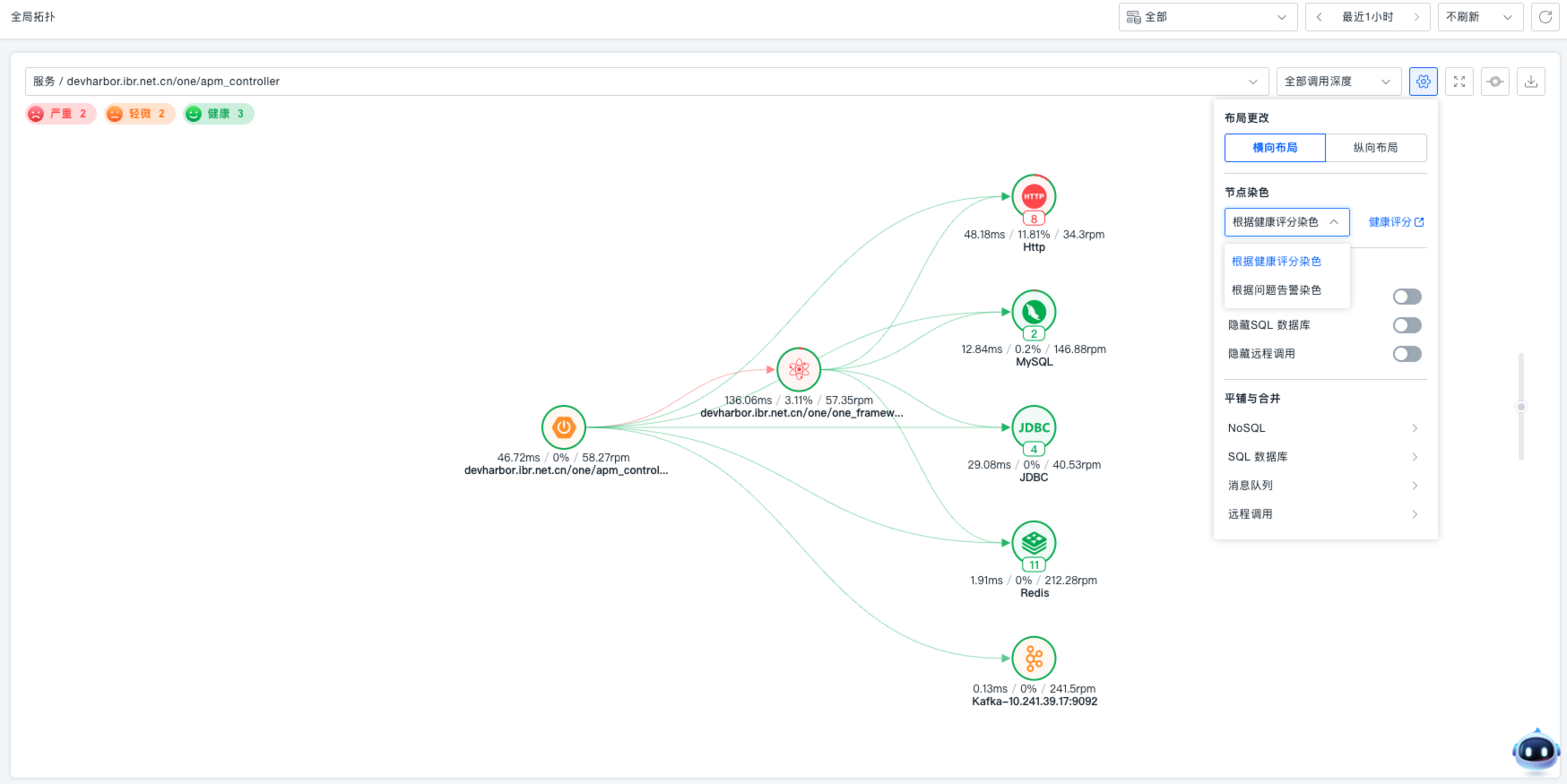

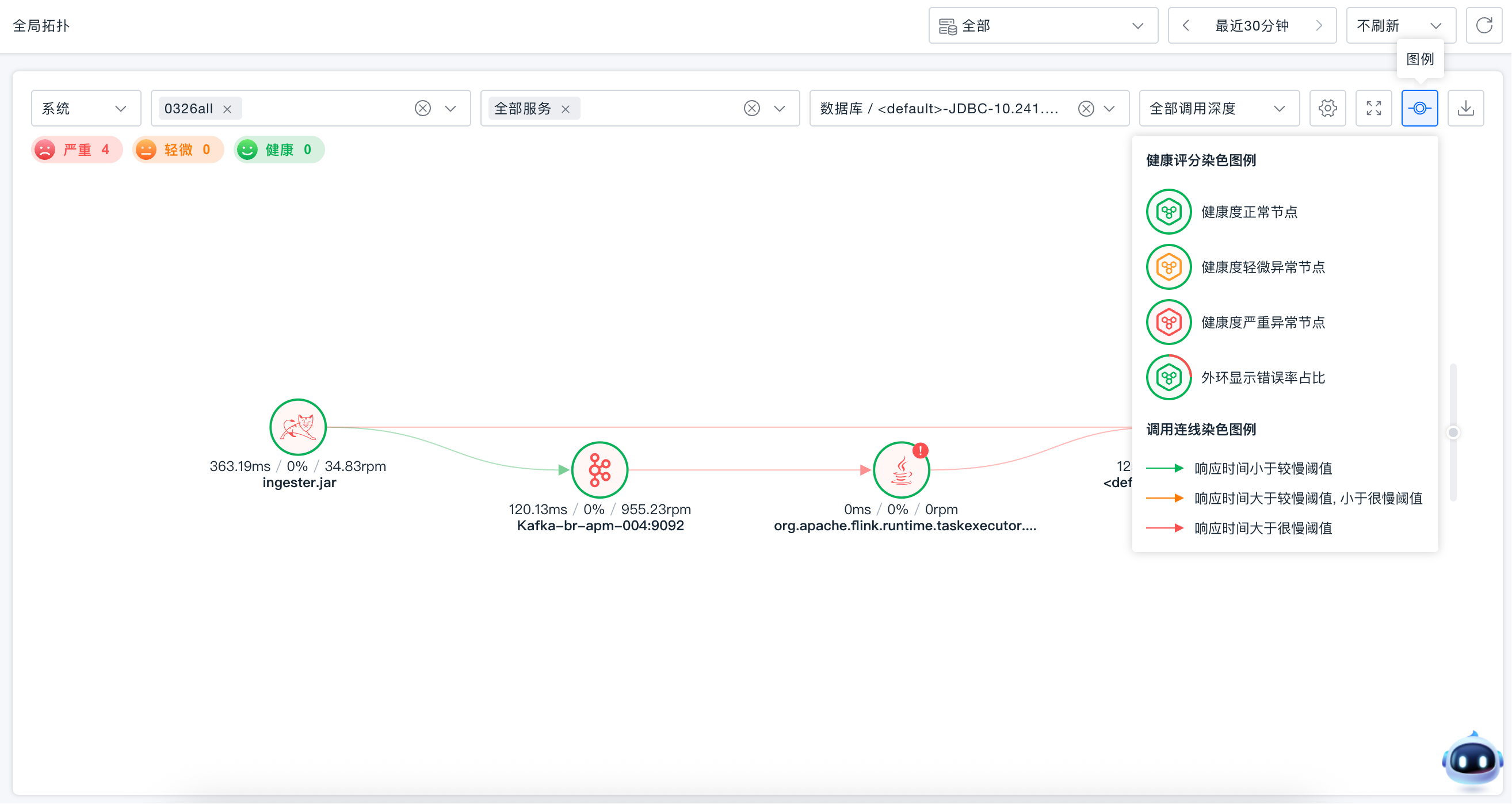

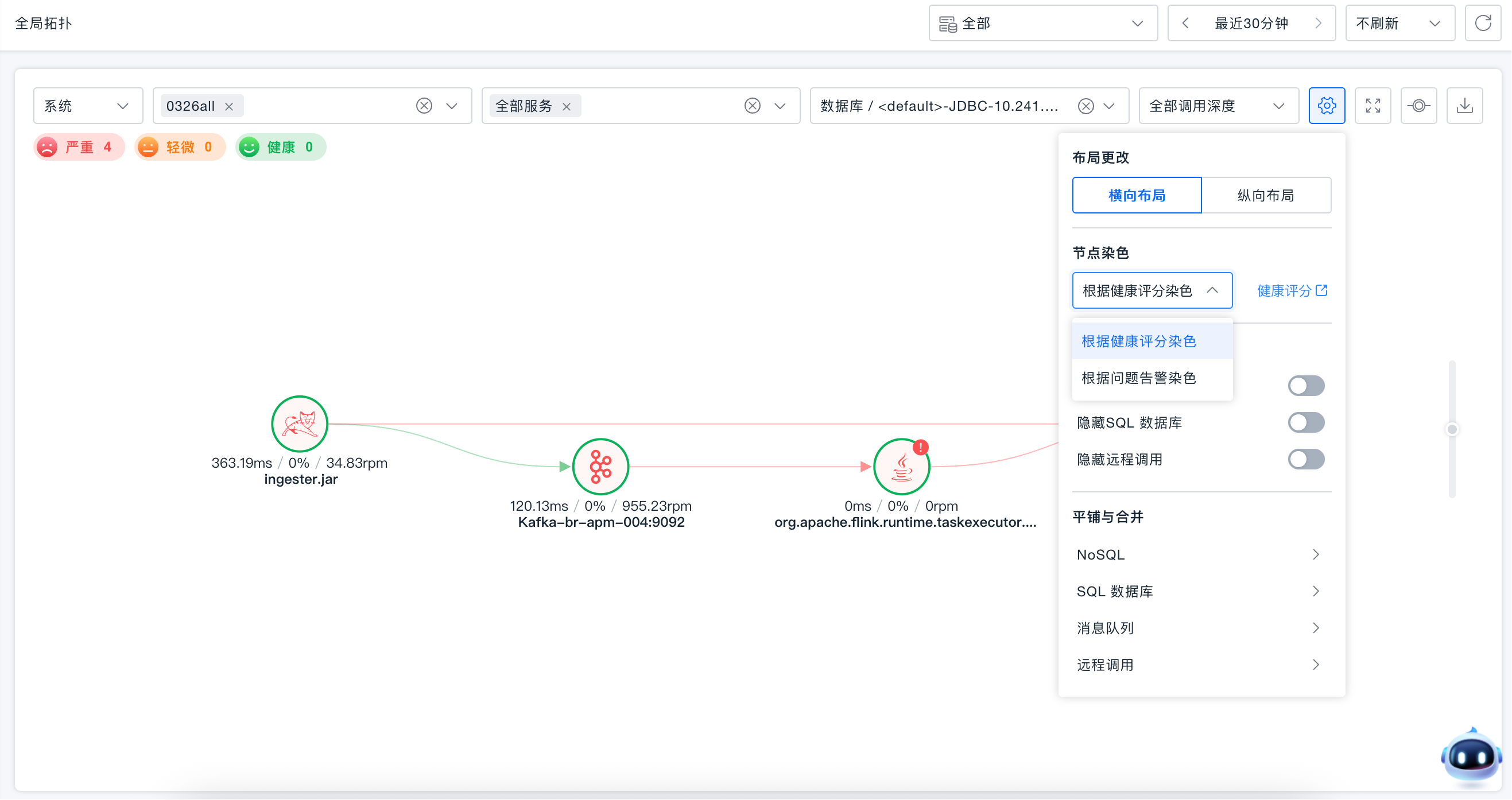

拓扑染色

用户可修改拓扑节点染色方案，可根据健康评分或问题告警进行染色。

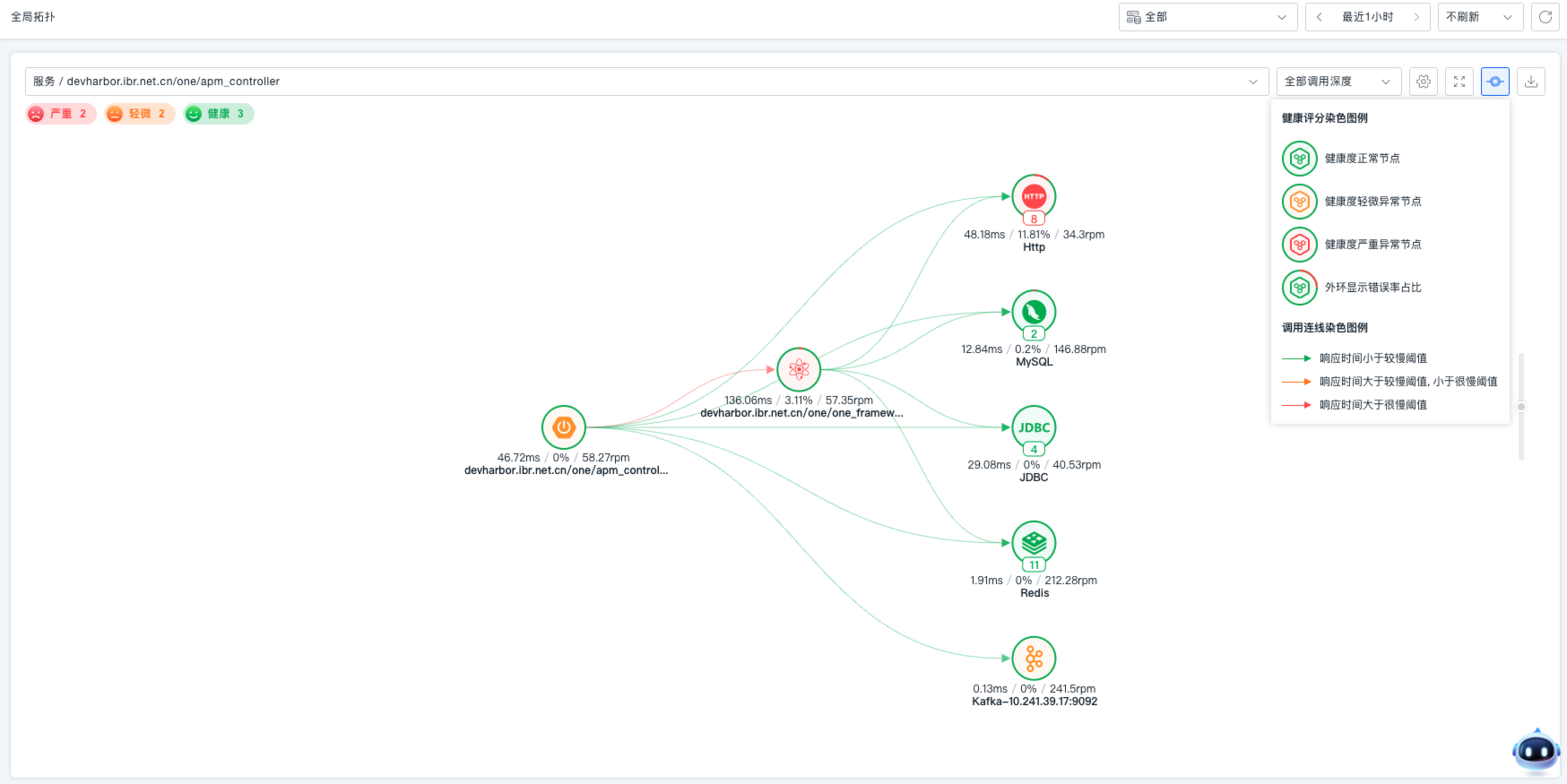

健康评分染色图例：

• 绿色：健康度正常节点。
• 橙色：健康度轻微异常节点。
• 红色：健康度严重异常节点。
• 外环带红色：外环显示错误率占比。

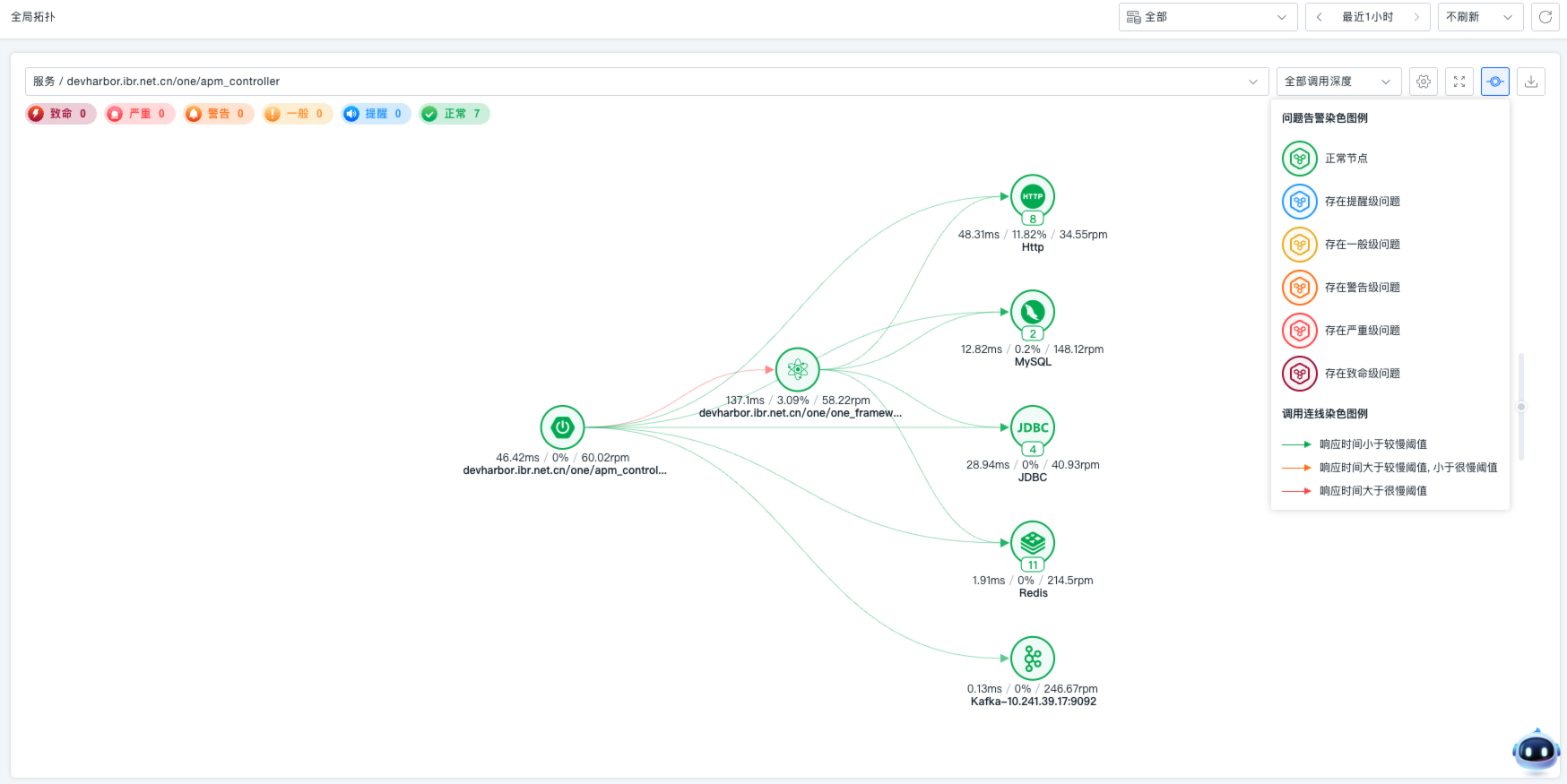

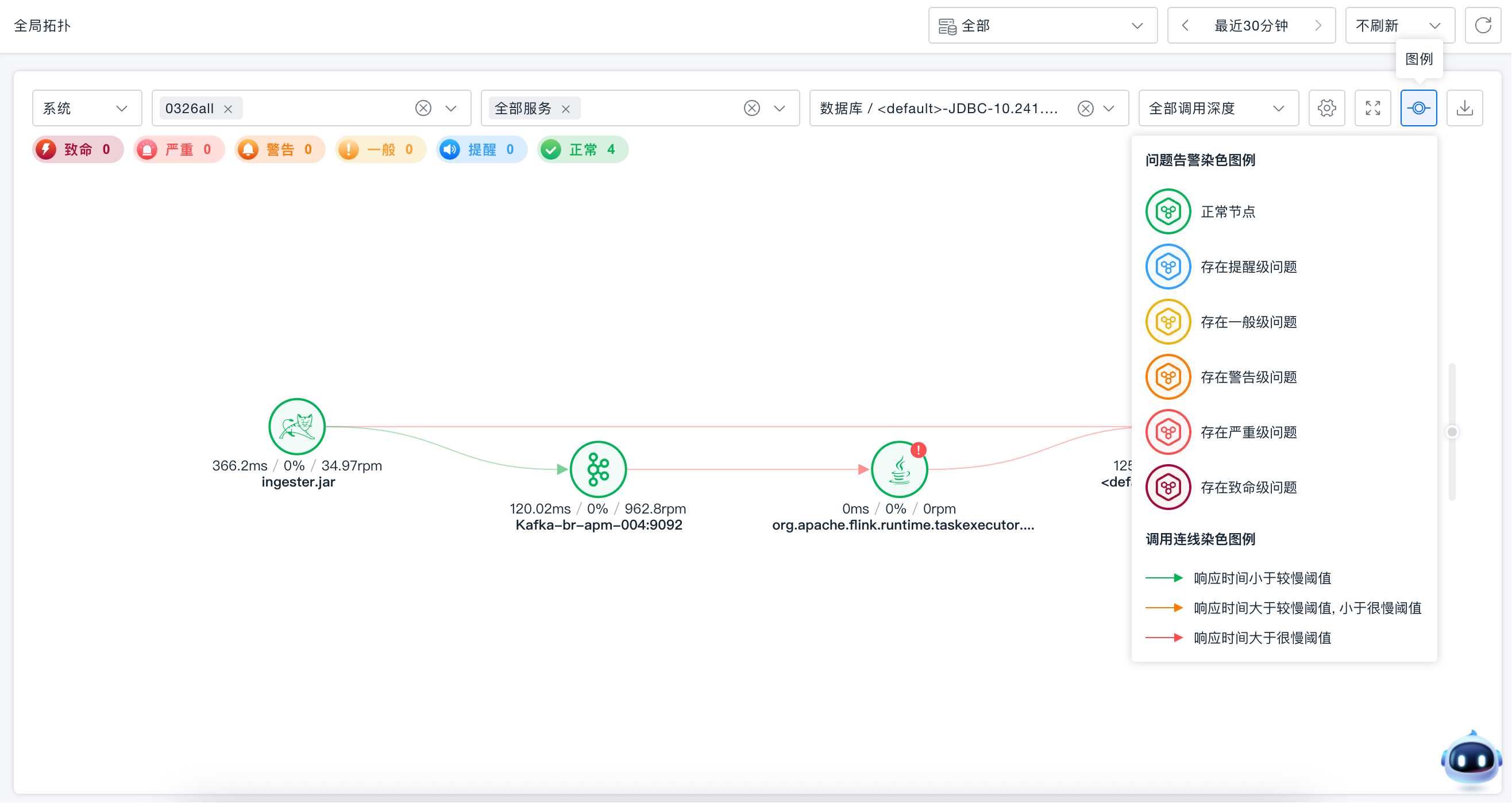

问题告警染色图例：

• 绿色：正常节点。
• 蓝色：存在提醒级问题的节点。
• 黄色：存在一般级问题的节点。
• 橙色：存在警告级问题的节点。
• 红色：存在严重级问题的节点。
• 紫色：存在致命级问题的节点。

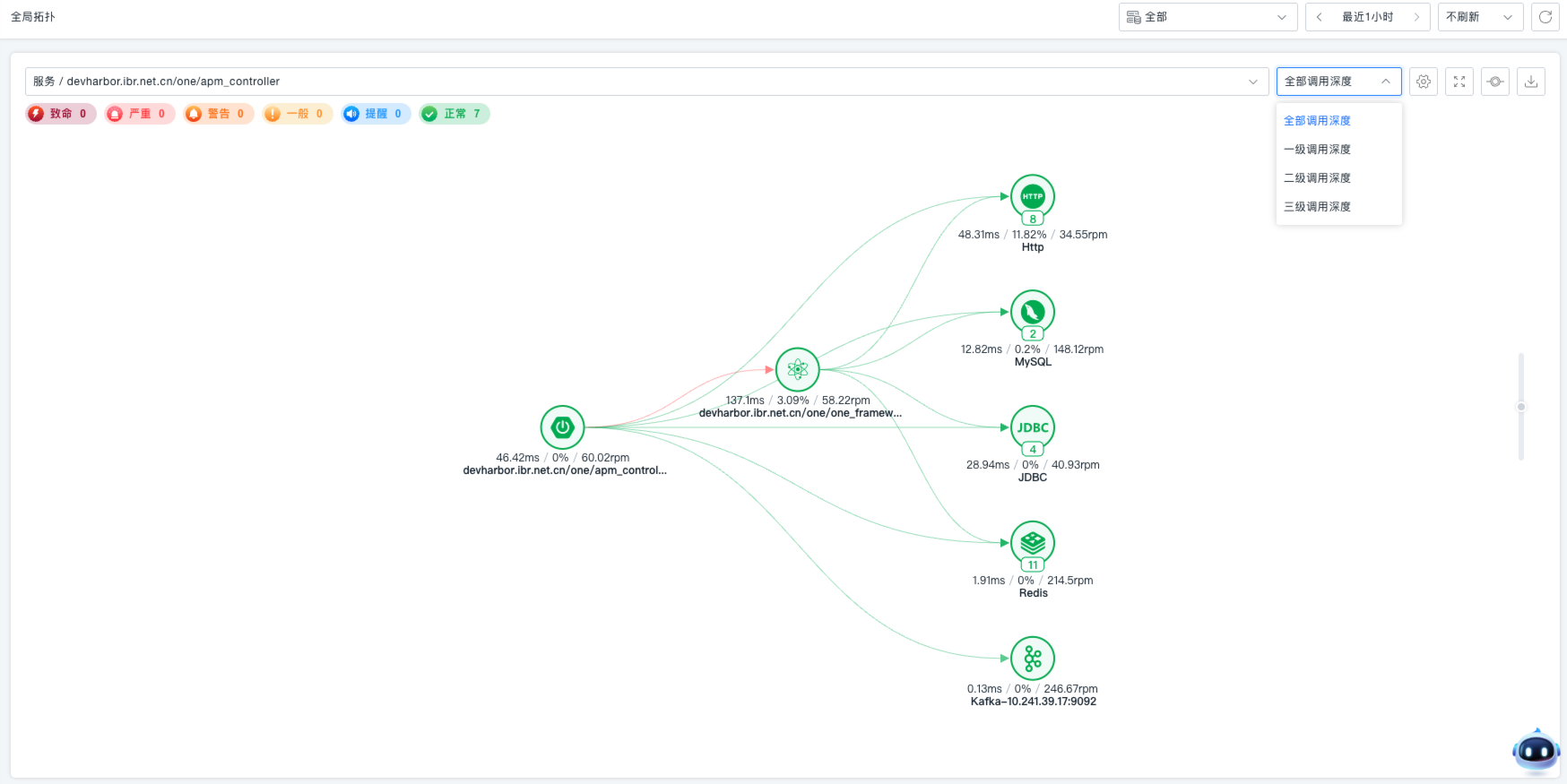

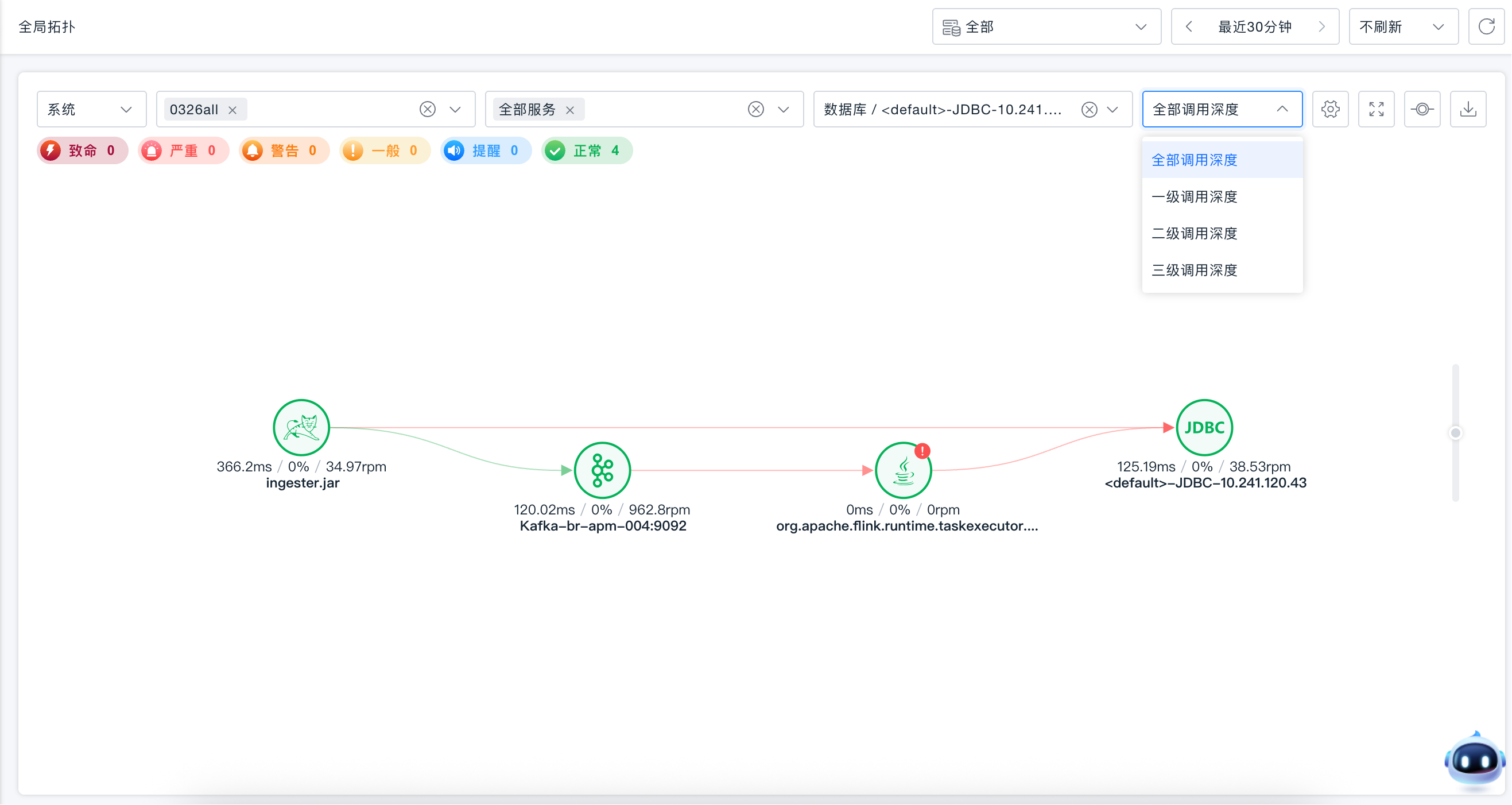

调用深度

调用拓扑支持 4 种调用深度拓扑绘制（全部调用深度、一级调用深度、二级调用深度、三级调用深度），方便简化拓扑关系，获得更清晰的拓扑视野。
