创建核心链路

核心链路的创建与命名

  1. 进入观测洞察->核心链路页面，点击「创建」按钮。
  2. 输入或使用默认核心链路名称，保存后进入核心链路编排页面。

核心链路的编排

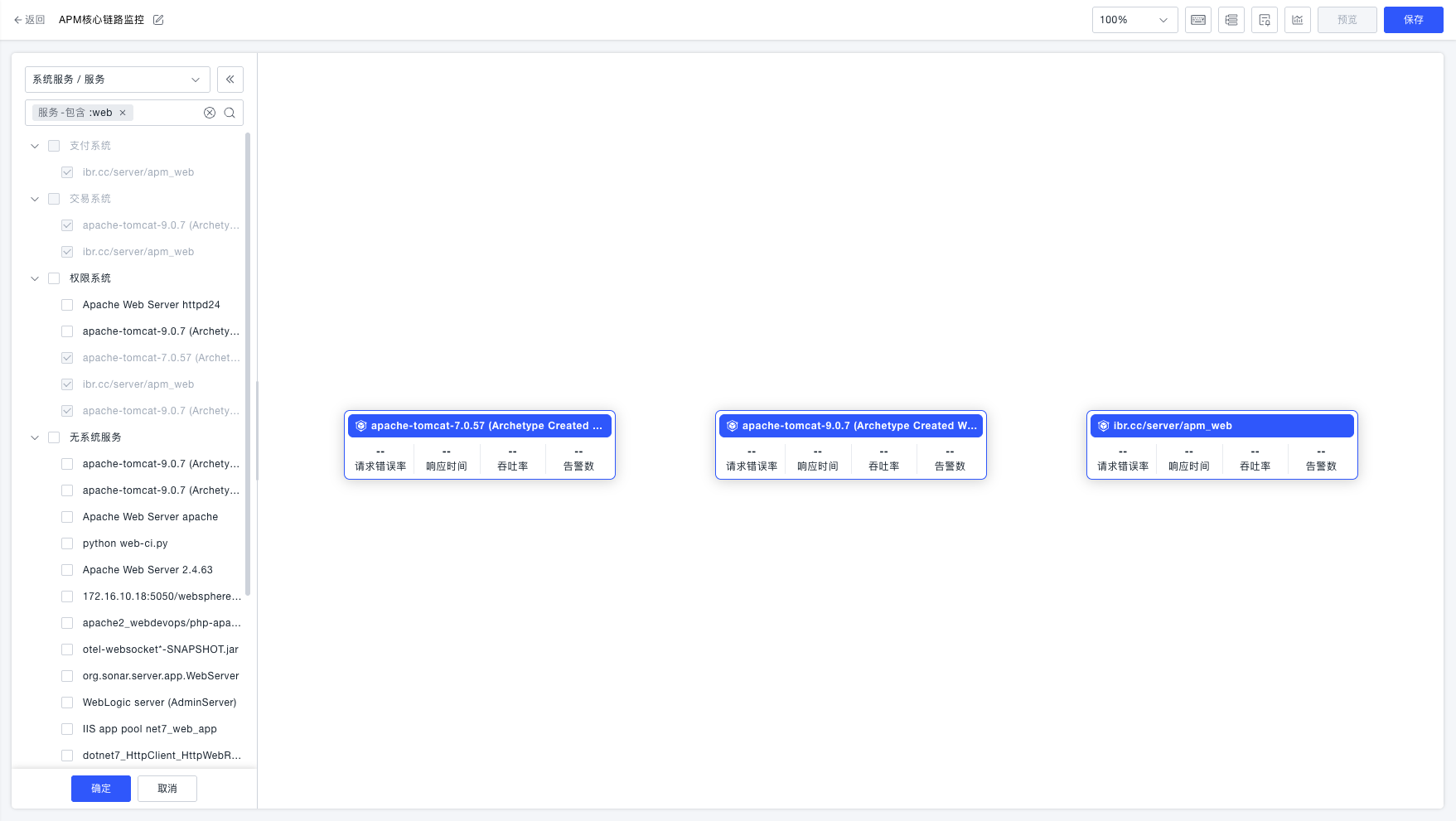

添加业务节点​

在左侧选择区，选择所要监控的系统或服务，通过勾选保存后将业务所需的节点添加到画布。

alt text

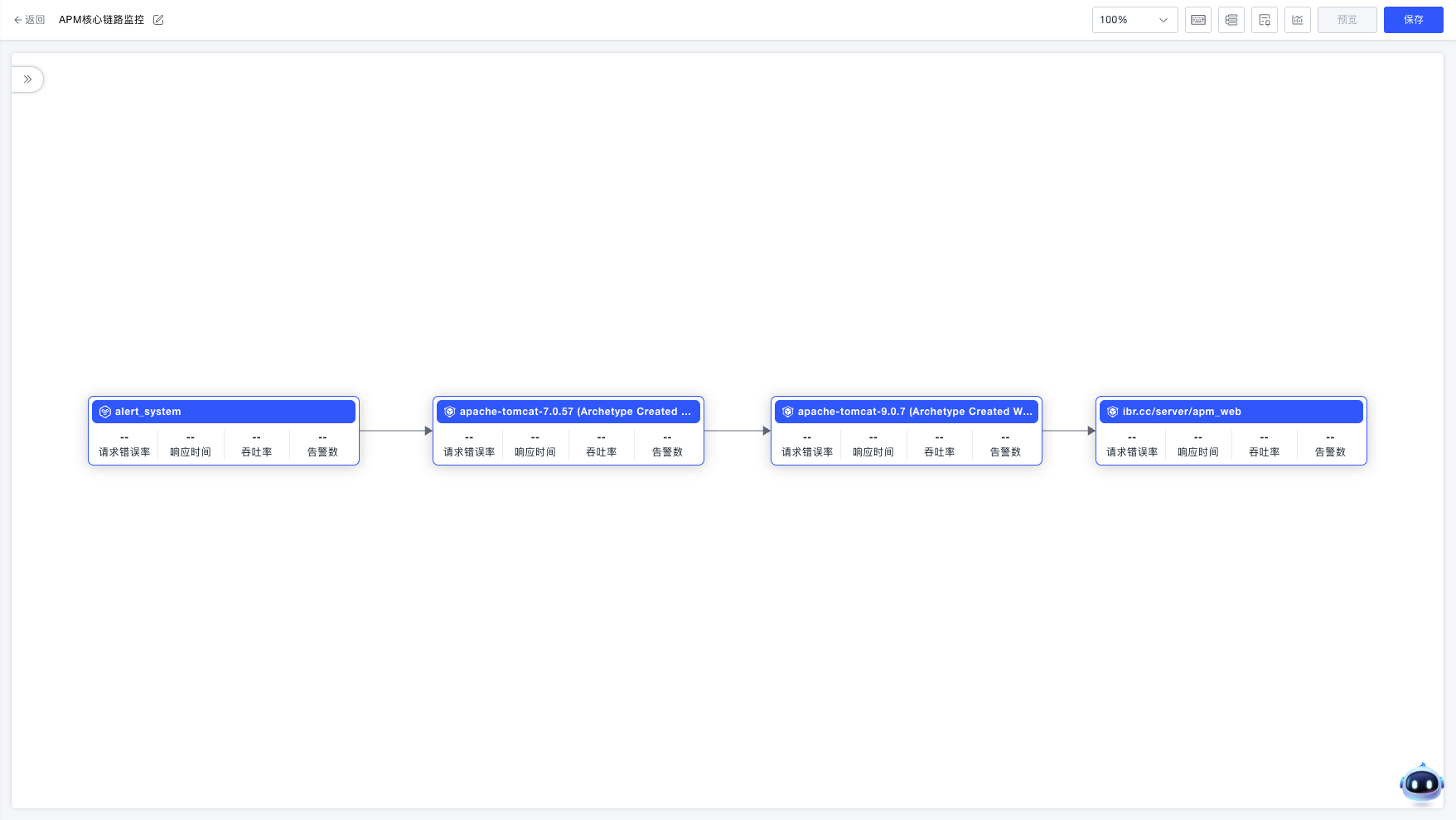

建立连接​

在画布上，通过拖拽连线，按实际调用关系连接各节点，绘制出业务拓扑图。

alt text

链路配置（可选）​

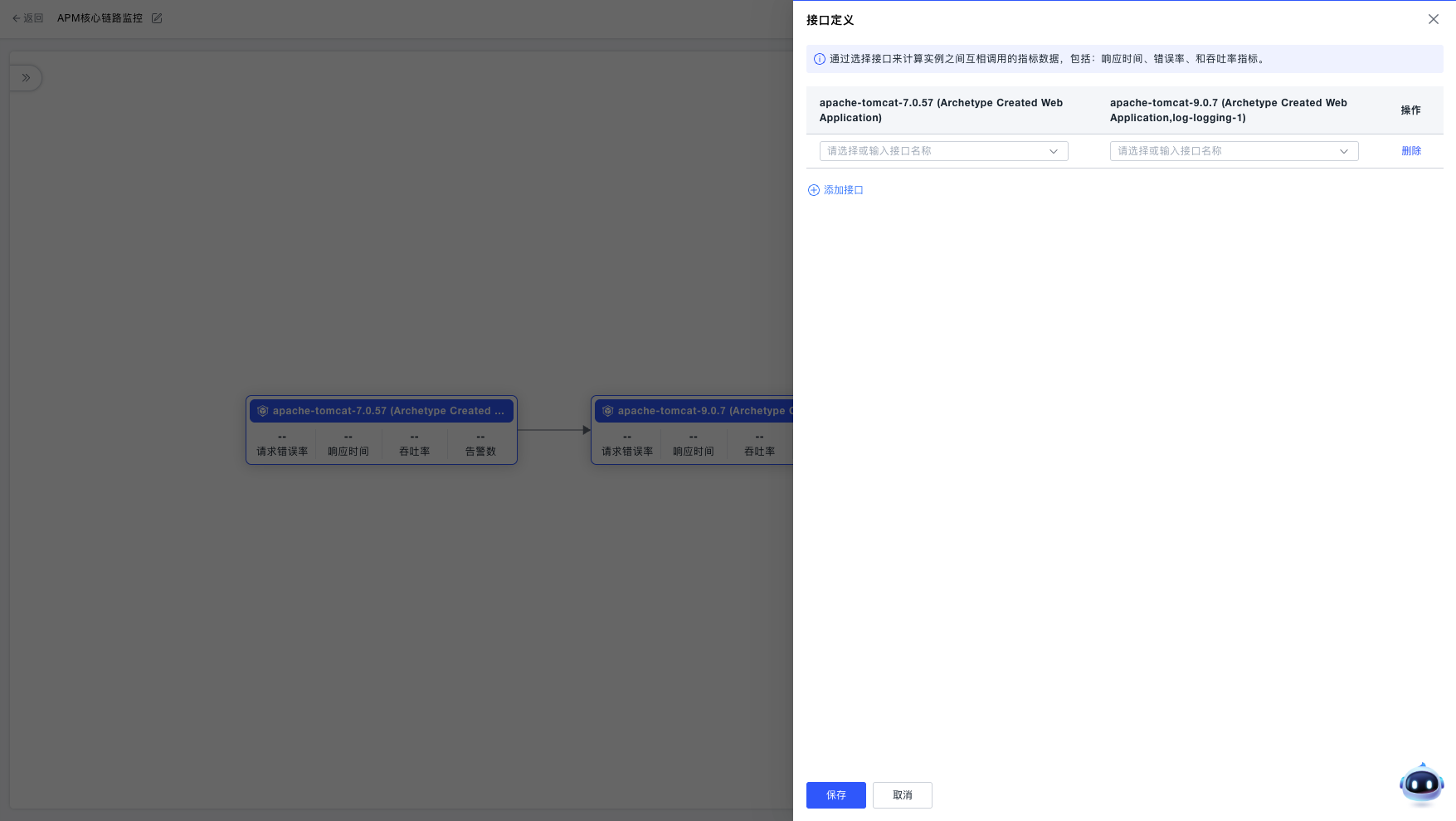

接口定义​

通过选择接口来计算节点之间互相调用的指标数据，包括：响应时间、错误率、和吞吐率指标。若未定义接口，则按照所有的接口调用进行指标数据聚合，具体步骤如下：

  1. hover节点间的连线，点击「接口定义」按钮。
  2. 点击「添加接口」，选择两个实例间的调用接口进行保存。

保存后，在查看状态下hover节点间连线，可查看节点间的指标数据。

alt text

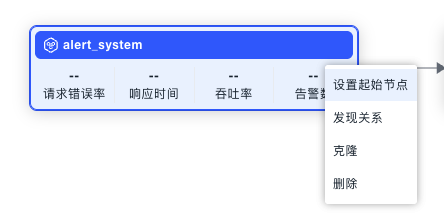

设置起始节点​

将代表业务起点的系统或服务（如API网关或前端应用）标记为起始节点，具体步骤如下：

  1. 点击节点卡片编辑icon。
  2. 选择「设置起始节点」可设置当前节点为起始节点。

计算方式说明：设置好起始节点后，起始节点的核心指标根据下游一度的相关节点进行计算，如：A是起始节点，A-B、A-C，A的指标由B、C的两个边指标进行计算；如果是非起始节点，计算方式由上游的边指标进行计算，如：A-B、C-B，那么B节点的指标由A、C两个边指标进行计算。

alt text

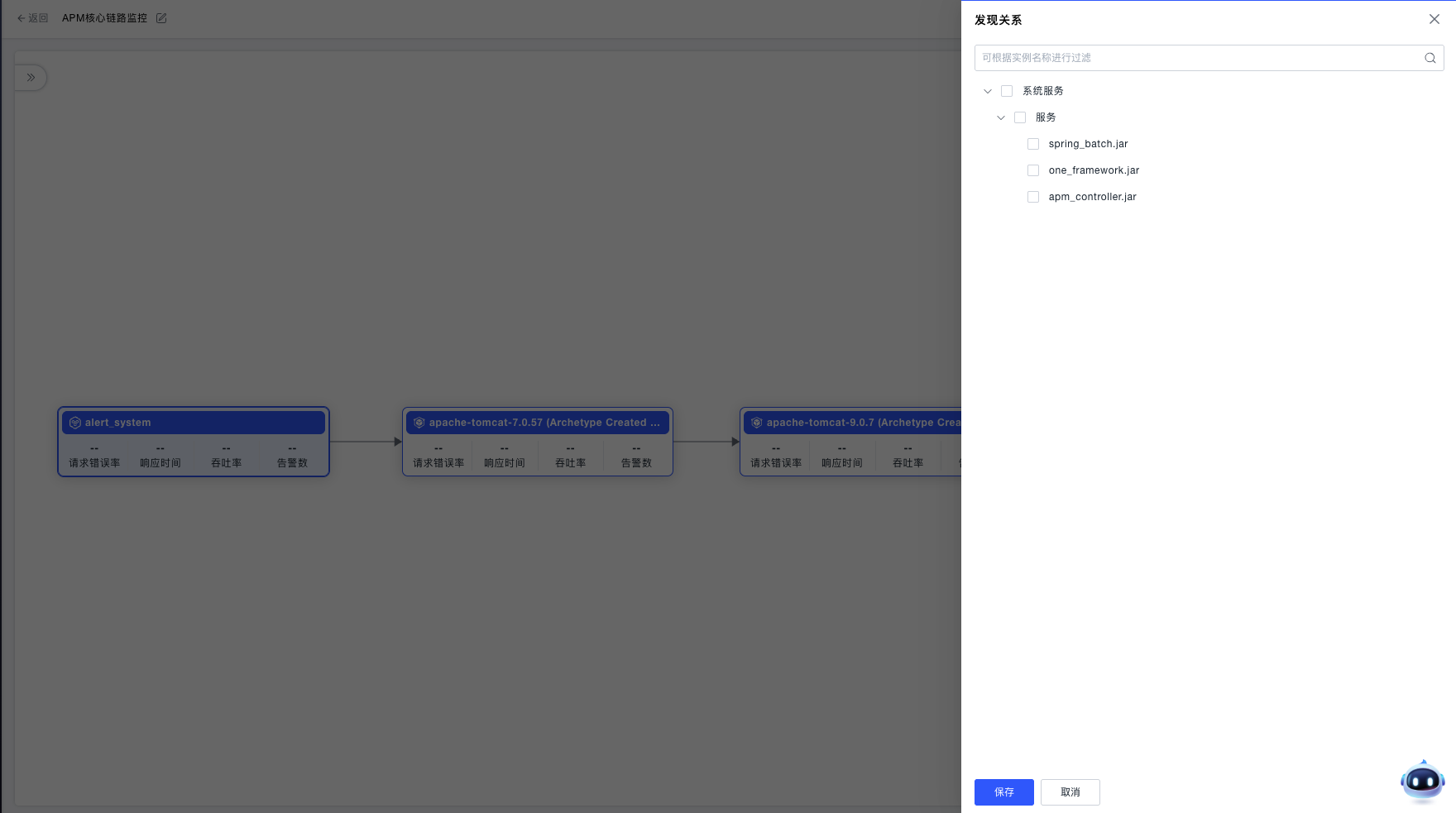

发现关系​

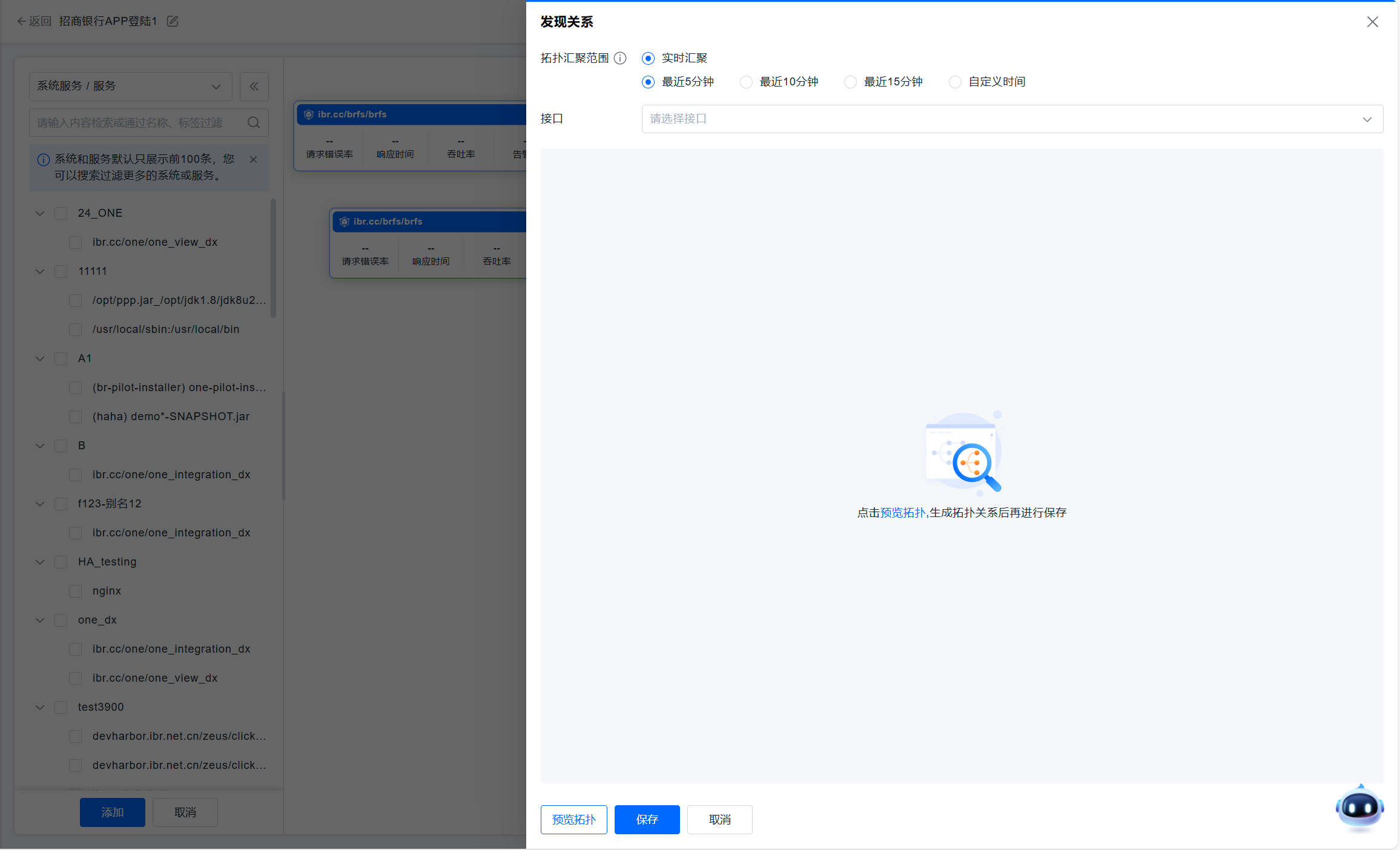

平台会自动找到与当前系统或服务存在调用关系的其他服务。勾选对应服务后将自动把这些服务节点和连线添加到画布中，帮助您快速发现和补全依赖关系。具体步骤如下：

  1. 点击节点卡片编辑icon。
  2. 选择「发现关系」查看此节点的有关服务。
  3. 勾选所要关联的服务保存。

保存后，画布会自动添加对应服务节点并连线。

alt text

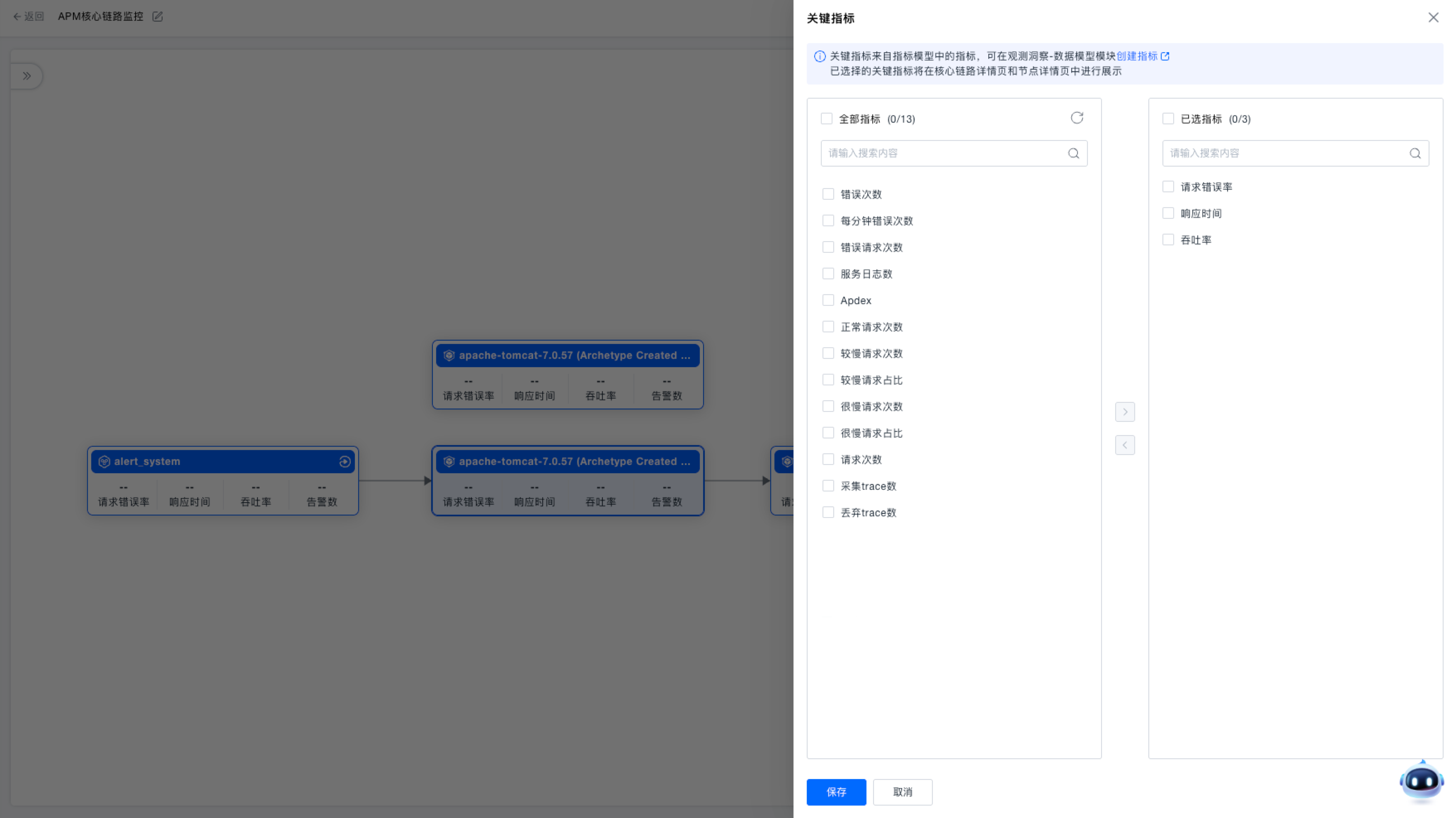

配置关键指标​

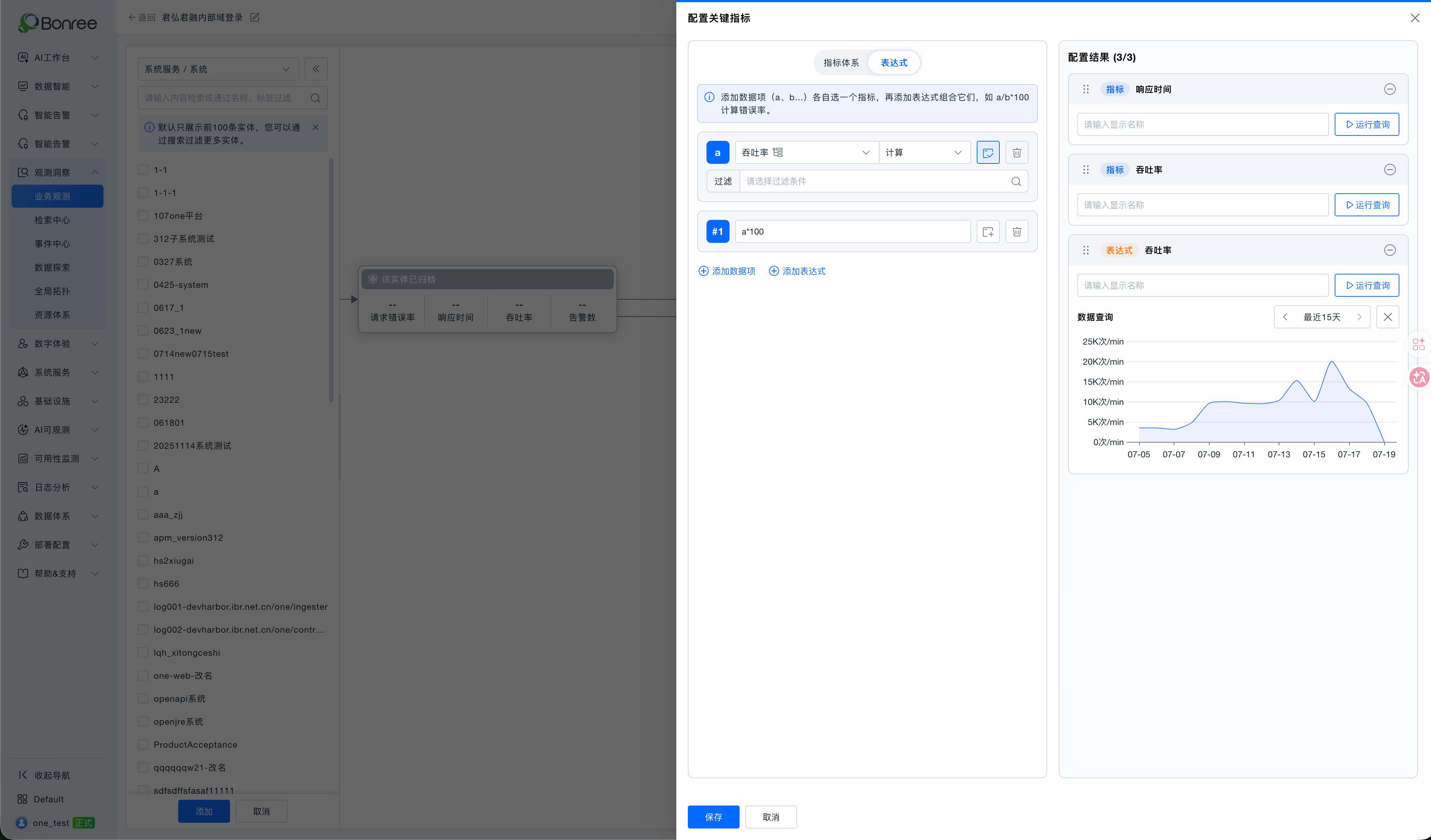

为服务节点配置关键指标，步骤如下：

  1. 点击节点卡片编辑icon。
  2. 选择「关键指标」。
  3. 选择要添加的服务相关指标，进行保存。

保存后，服务节点指标卡片展示已添加的指标信息。

alt text

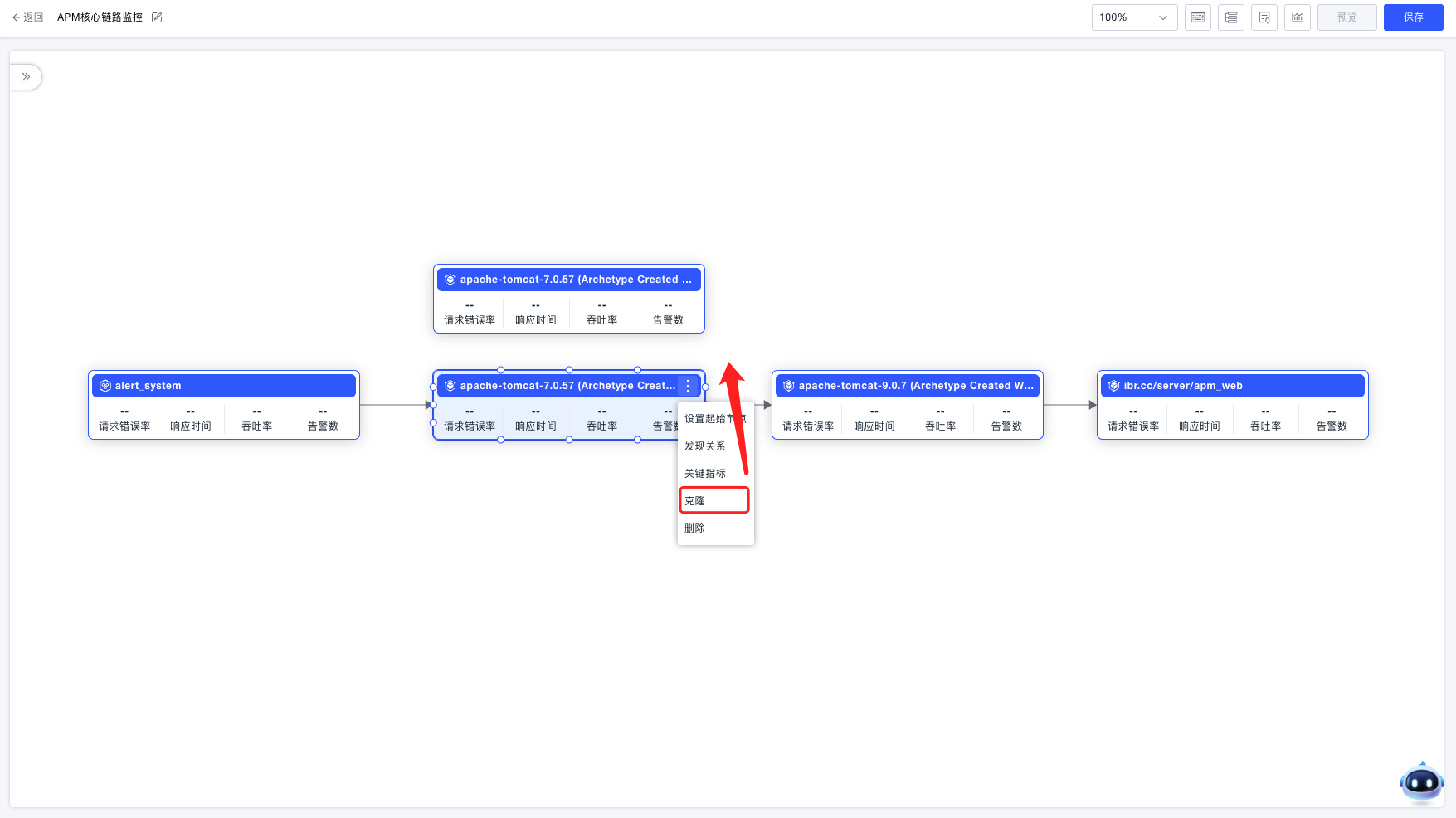

克隆节点​

克隆一个与当前节点完全相同的节点，步骤如下：

  1. 点击节点卡片编辑icon。
  2. 选择「克隆」。

克隆成功后，画布生成一个独立的与被克隆节点相同的节点，需手动进行串联。

alt text

监控规则配置​

配置关键指标​

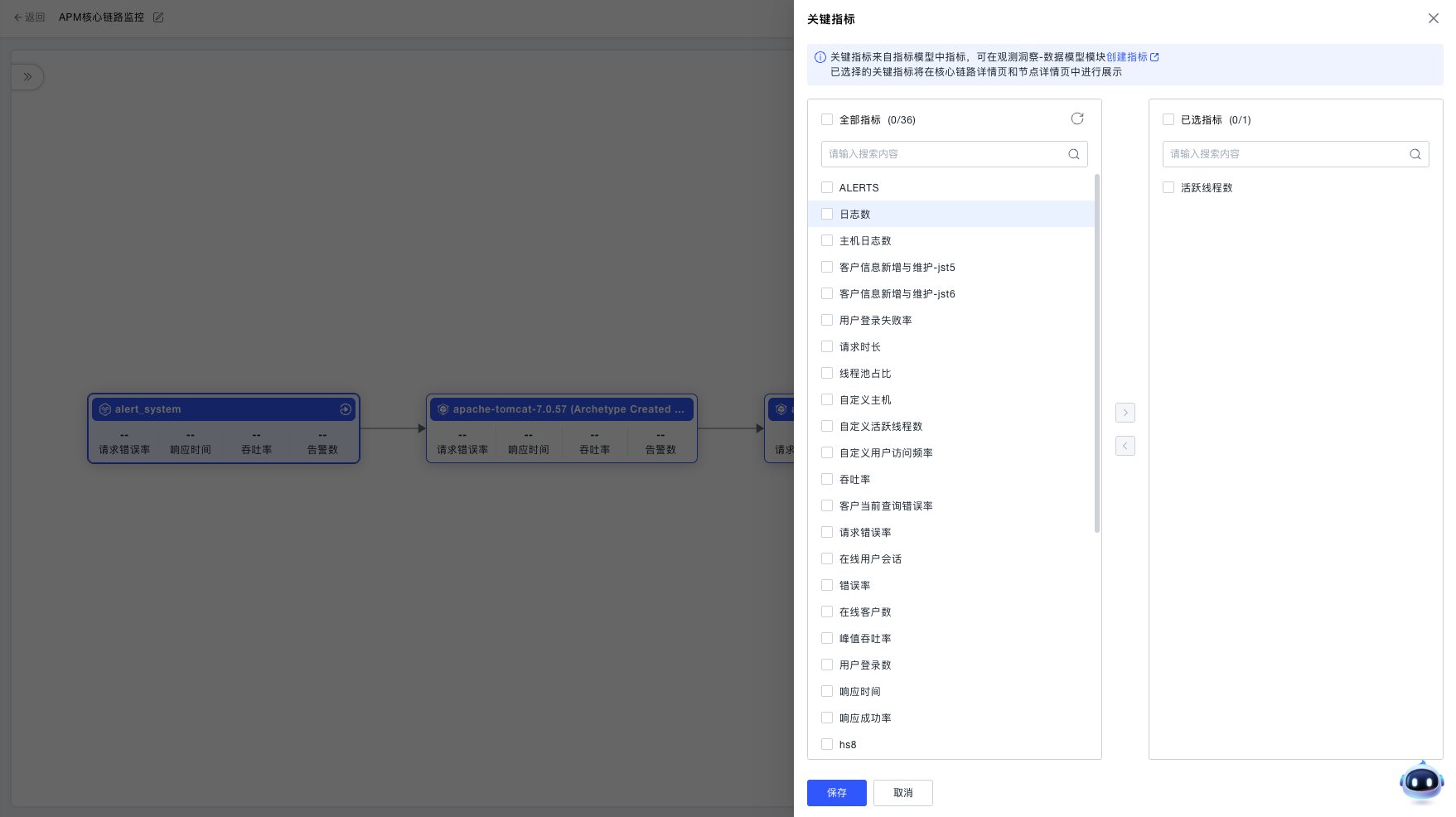

此处的关键指标指当前核心链路的关键业务指标，可按照业务需要添加，并通过此指标监控当前链路的情况，不配置此指标不影响链路的正常监控。步骤如下：

  1. 点击右上角配置关键指标icon。
  2. 选择要添加的指标（可点击“创建自定义指标”前往创建）并保存。

保存后，核心链路的健康墙以及详情页面都可查看到已配置的指标情况。详情可见 分析核心链路

alt text

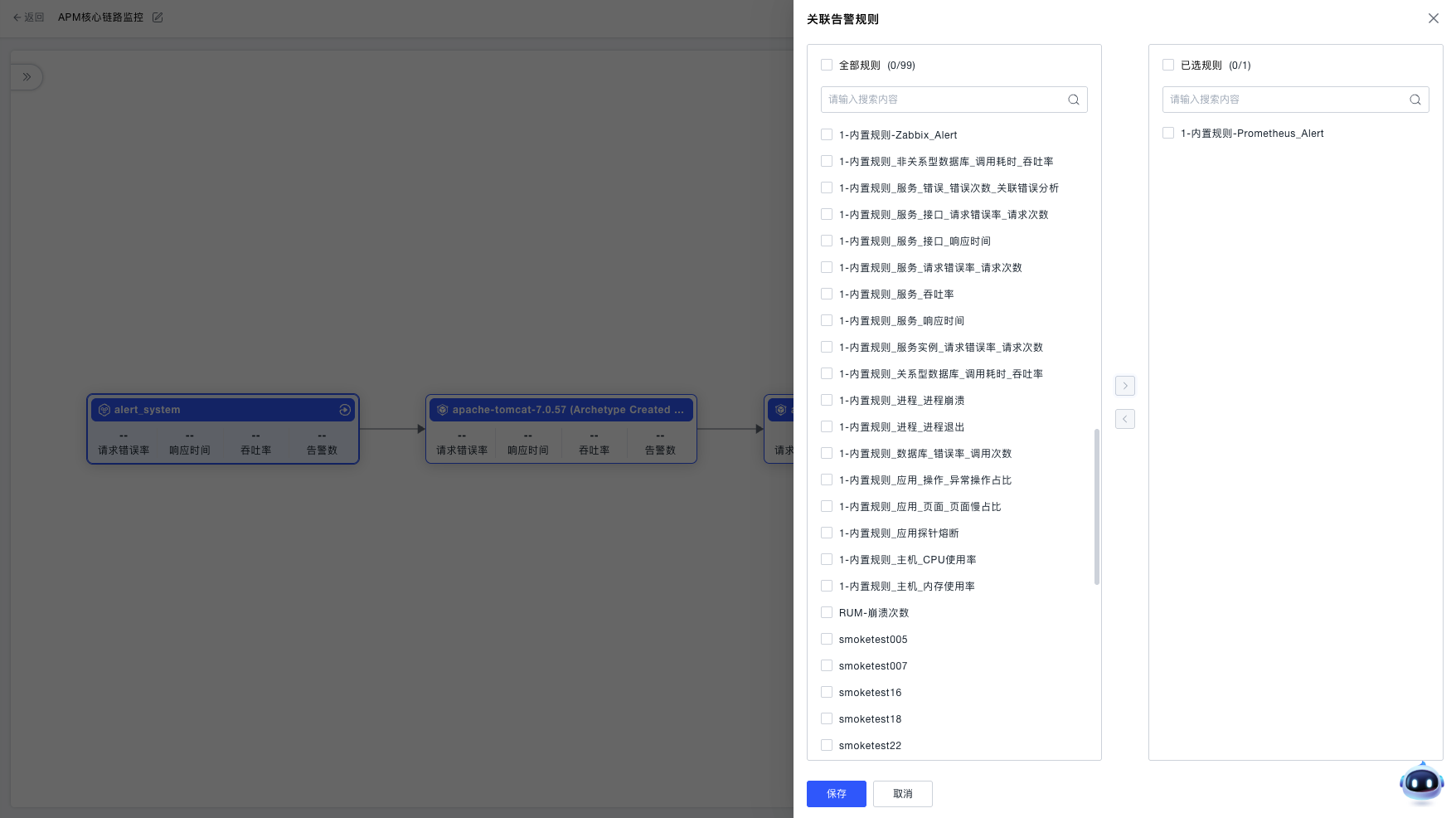

关联告警规则​

为当前核心链路关联告警规则，可根据关联的告警规则触发告警数和告警等级监控链路的运行情况，不配置此告警规则不影响链路的正常监控。步骤如下：

  1. 点击右上角配置关联告警规则icon。
  2. 选择要关联的告警规则并保存。

保存后，可在核心链路健康墙查看已关联的告警规则，且可查看触发了告警规则的告警数和告警列表。详情可见 分析核心链路

alt text
