分析核心链路
本文描述如何利用健康墙、拓扑下钻、纵向架构以及多维数据关联能力，完成对核心链路的分析。
分析流程
核心链路的视图分为统计、拓扑、列表三种视图。

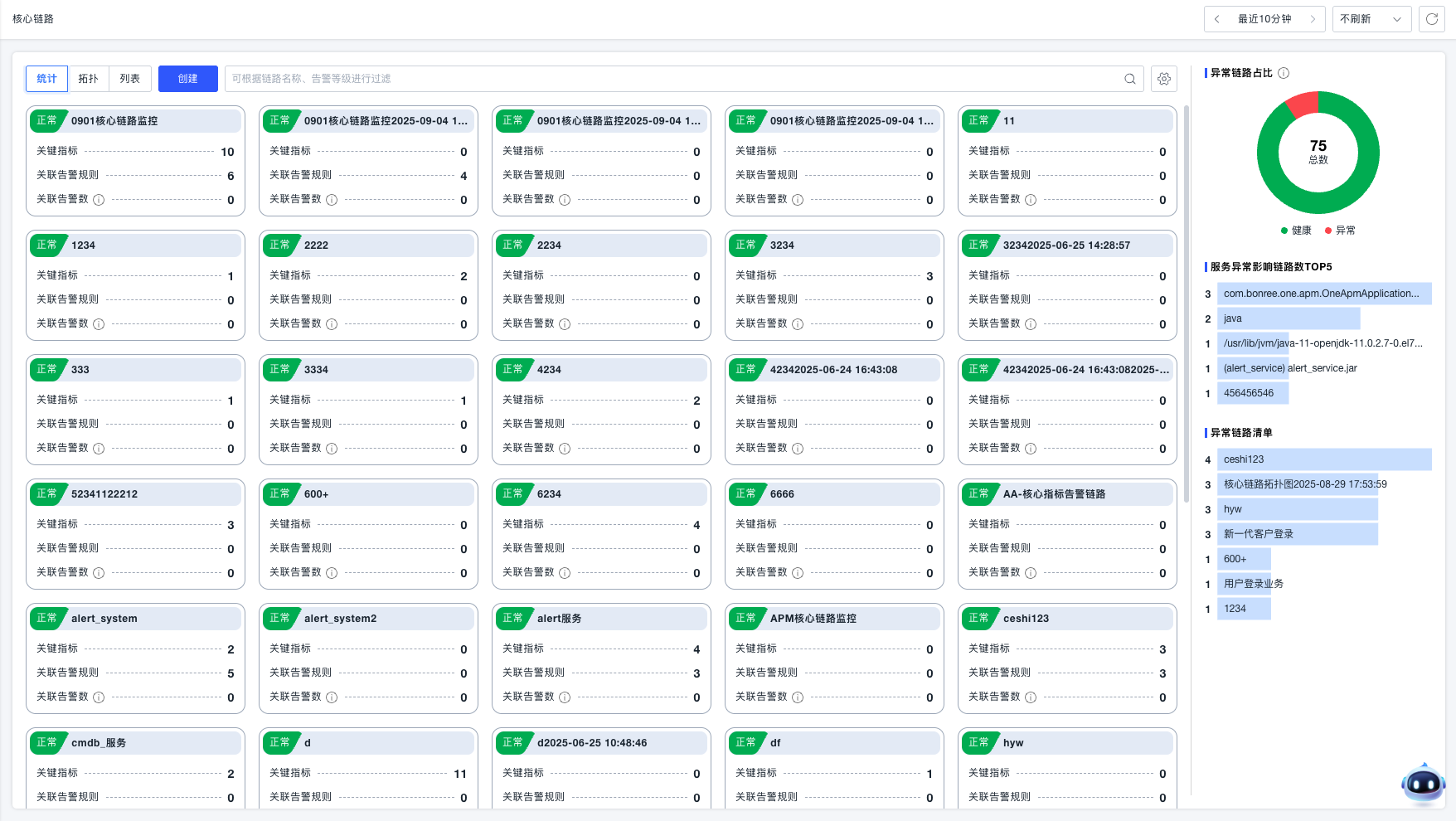

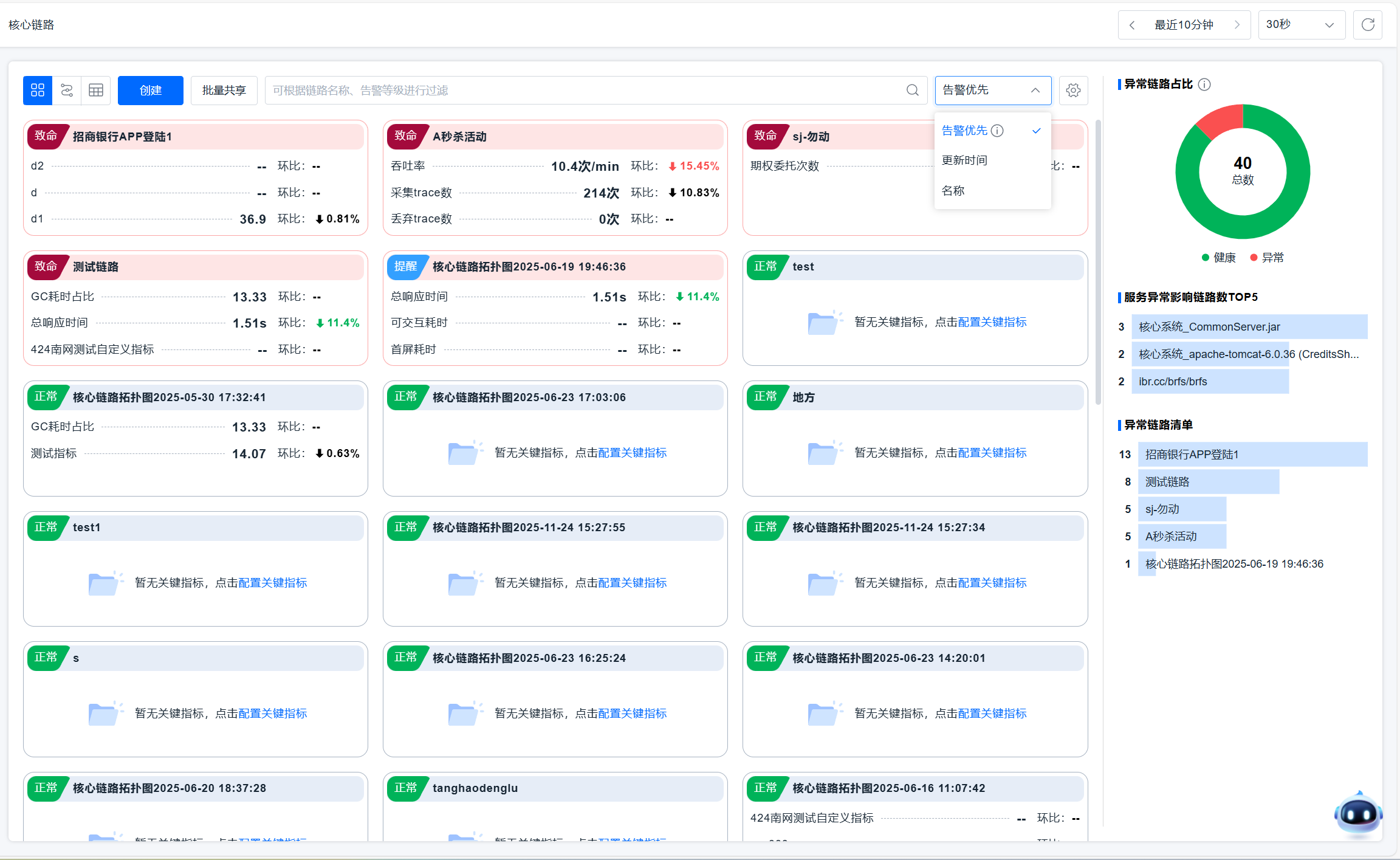

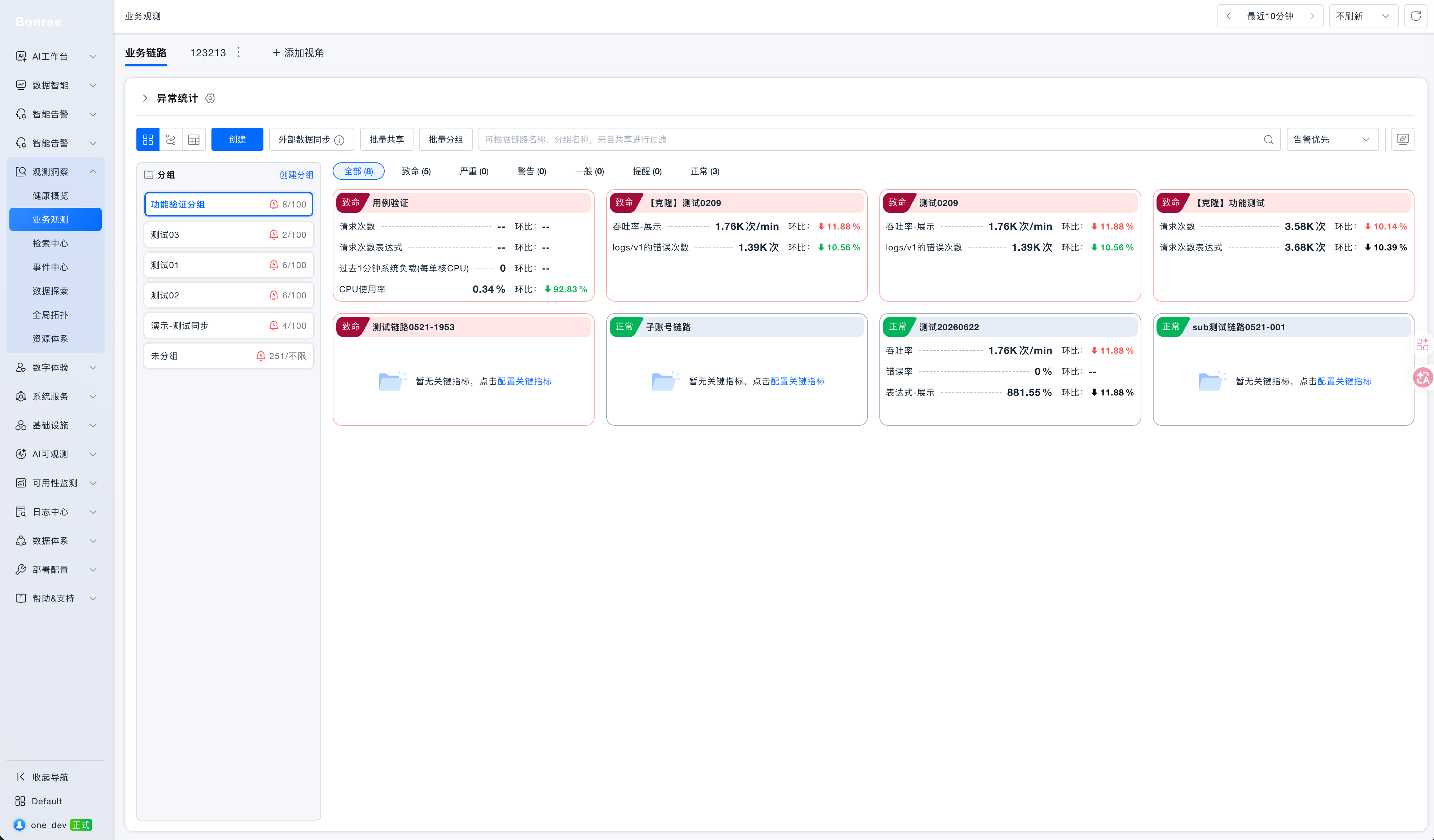

统计
以卡片形式展示所有创建的核心链路，可根据卡片颜色、告警标识、关键指标、告警规则、告警数等监控核心链路的状态。支持编辑、克隆、配置关键指标、关联告警规则、删除核心链路。

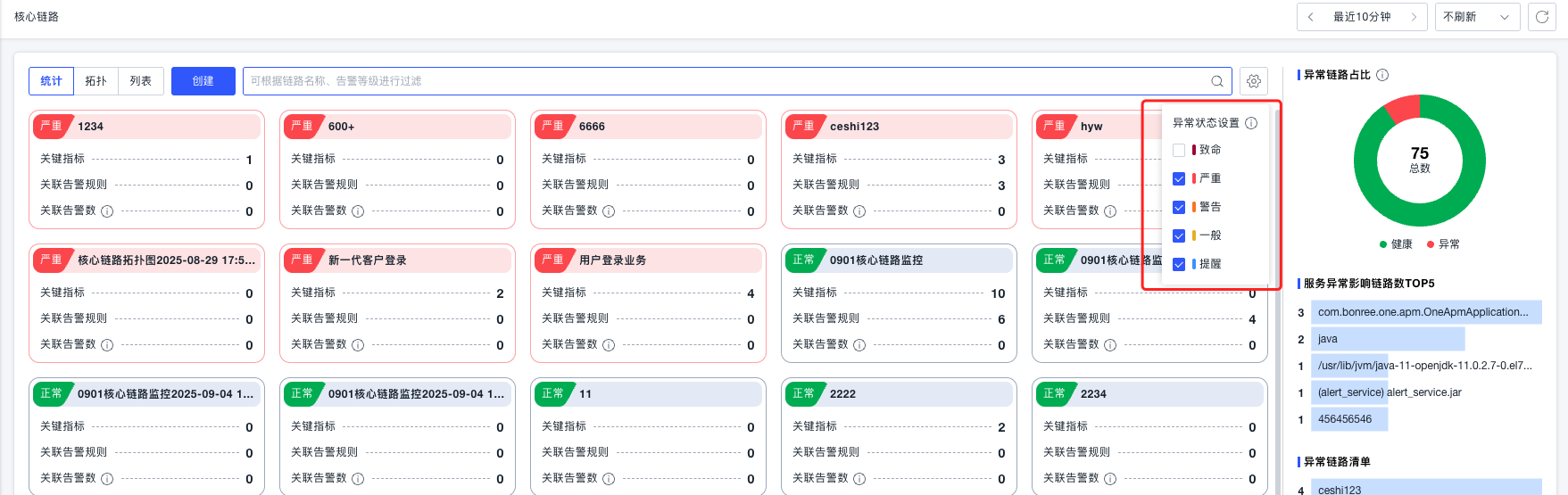

异常状态配置：点击过滤框旁的异常状态配置，根据业务需要将指定的告警等级归为异常，告警状态包括：致命、严重、警告、一般、提醒，可手动选择对应告警等级为异常状态（至少勾选一个等级），此时核心链路渲染、告警等级查询范围都受此规则控制。如：勾选告警等级致命为异常状态，则核心链路相关渲染以及告警标识除致命等级外都为正常。
告警查询范围：根据配置的异常状态，查询当前核心链路关联的所有实体相关的告警，进行核心链路的告警渲染和标识。
- 卡片颜色：异常状态的卡片会渲染为红色， 正常状态的卡片为灰色。
- 告警标识：卡片左上角展示异常核心链路的告警等级。
- 关键指标：点击卡片右上角编辑按钮，选择配置关键指标，可对当前核心链路配置关键指标。
- 关联告警规则：点击卡片右上角编辑按钮，选择关联告警规则，可为当前核心链路关联告警规则，点击卡片上的关联告警规则，可查看已关联的所有告警规则。
- 关联告警数：此处的告警数指核心链路关联的告警规则触发的告警数量，点击卡片上的关联告警数，可查看触发的所有告警情况。

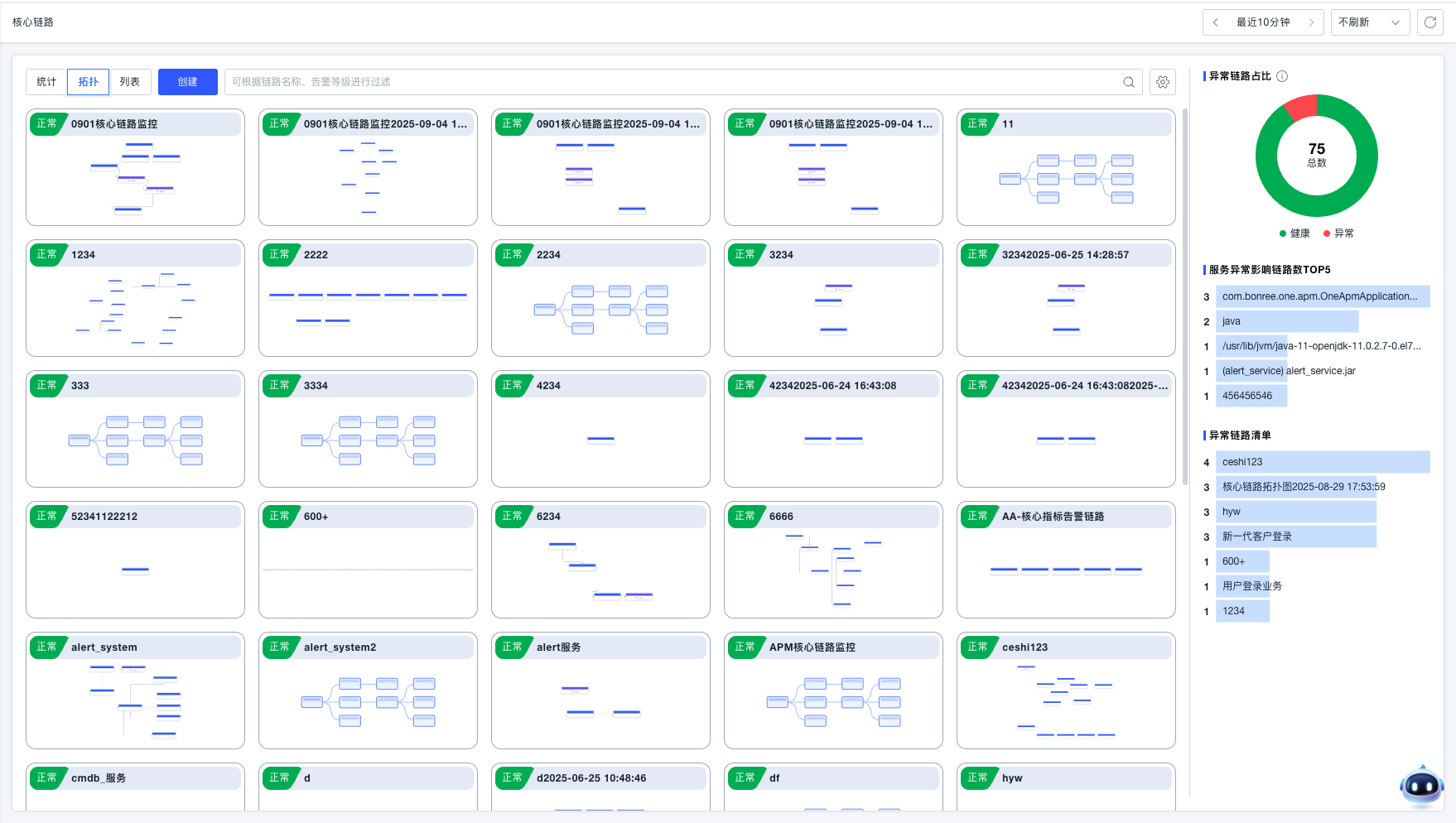

拓扑
以拓扑卡片形式展示所有创建的核心链路，已编排的核心链路展示为当前拓扑的缩略图。渲染效果同统计视图，支持编辑、克隆、配置关键指标、关联告警规则、删除核心链路。

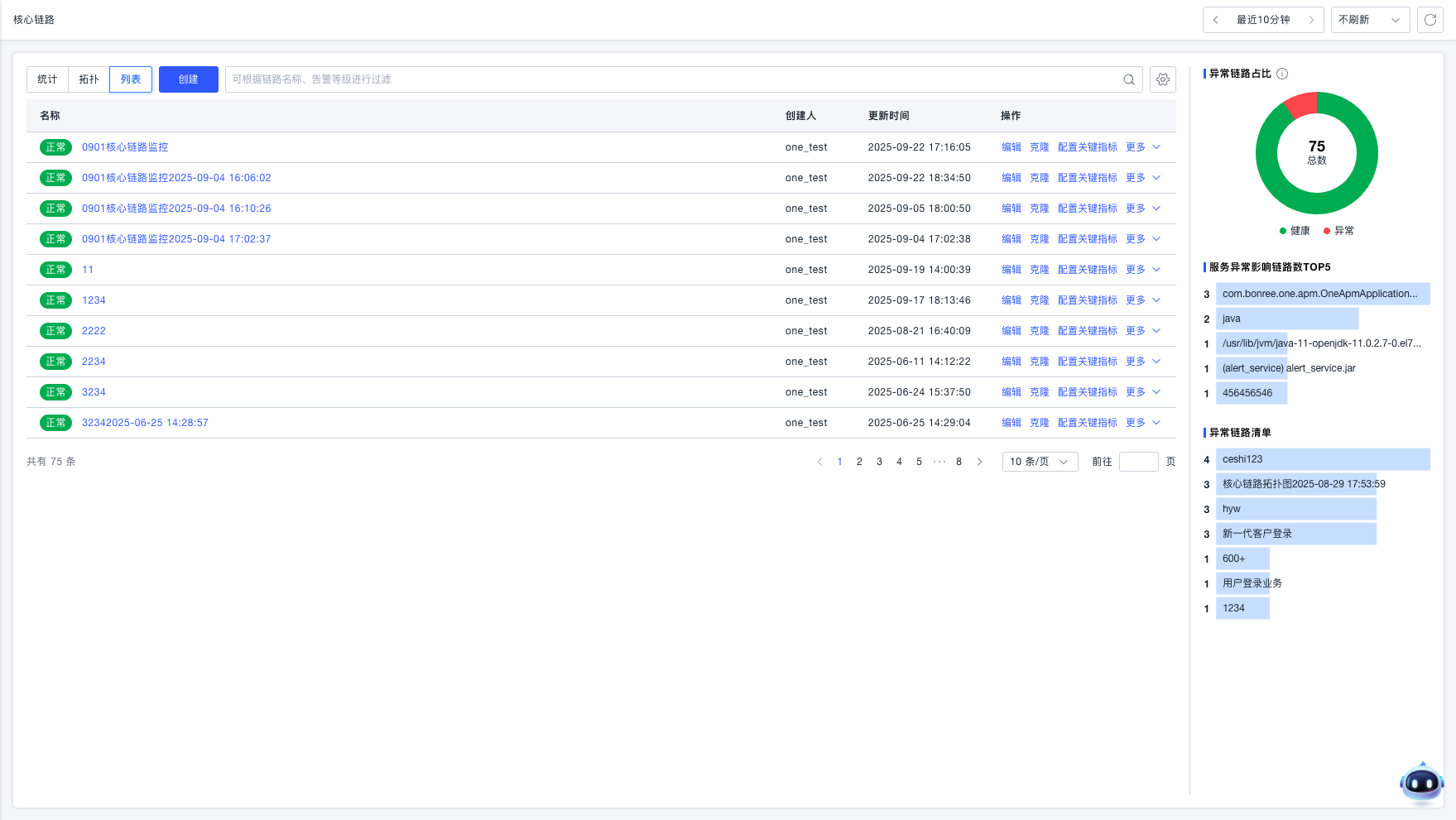

列表
以列表形式展示所有创建的核心链路，展示当前链路的告警情况，支持编辑、克隆、配置关键指标、关联告警规则、删除核心链路。
发现问题（以统计视图为例）：
根据告警渲染快速发现异常的链路，步骤如下：
- 进入观测洞察->核心链路页面
- 通过核心链路卡片颜色、告警等级标识等，识别异常状态的核心链路。
- 可关注"异常链路清单”和“服务异常影响链路数TOP5”图表，辅助评估故障影响范围。

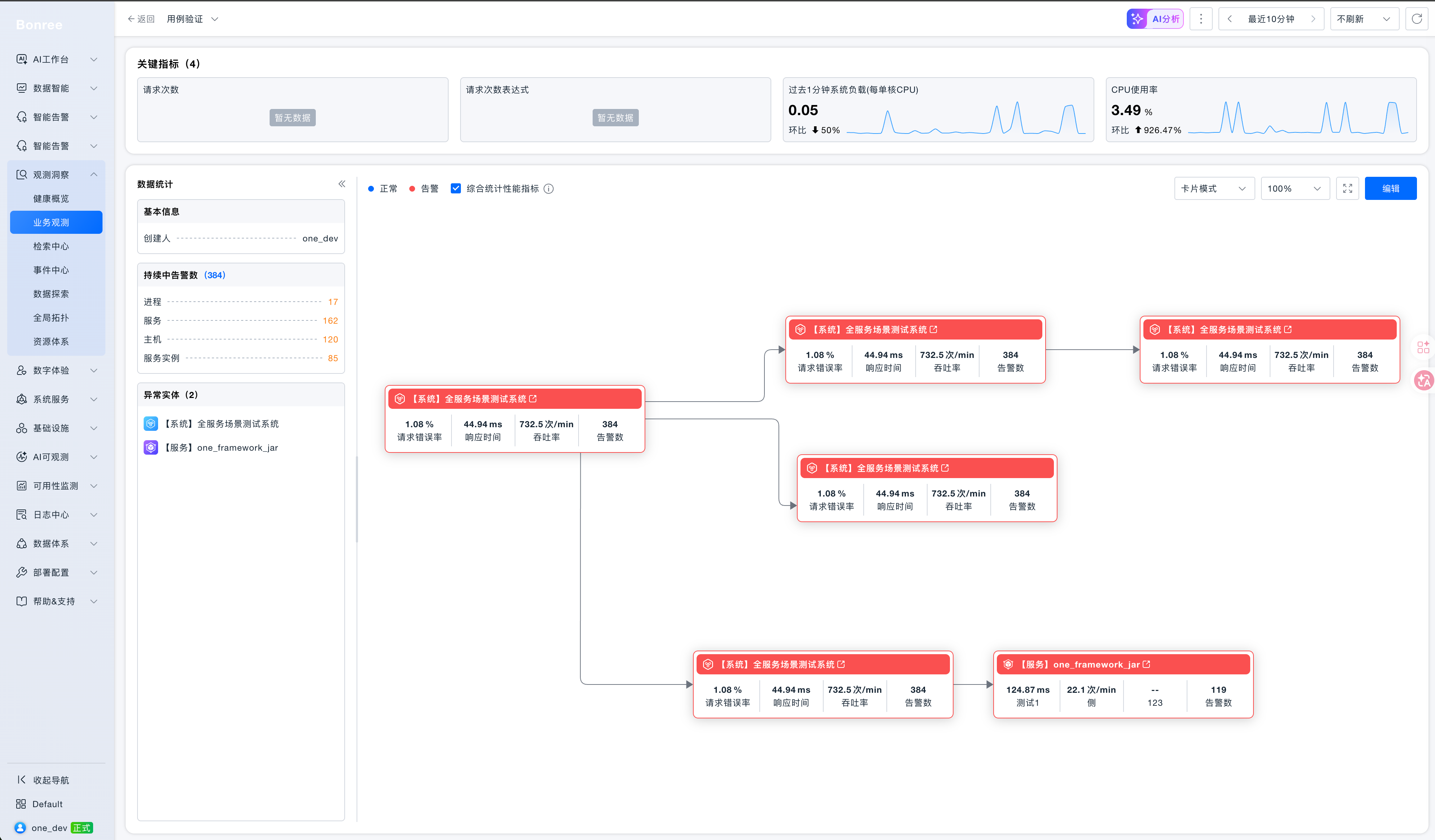

下钻定位
定位导致链路异常的节点，步骤如下：

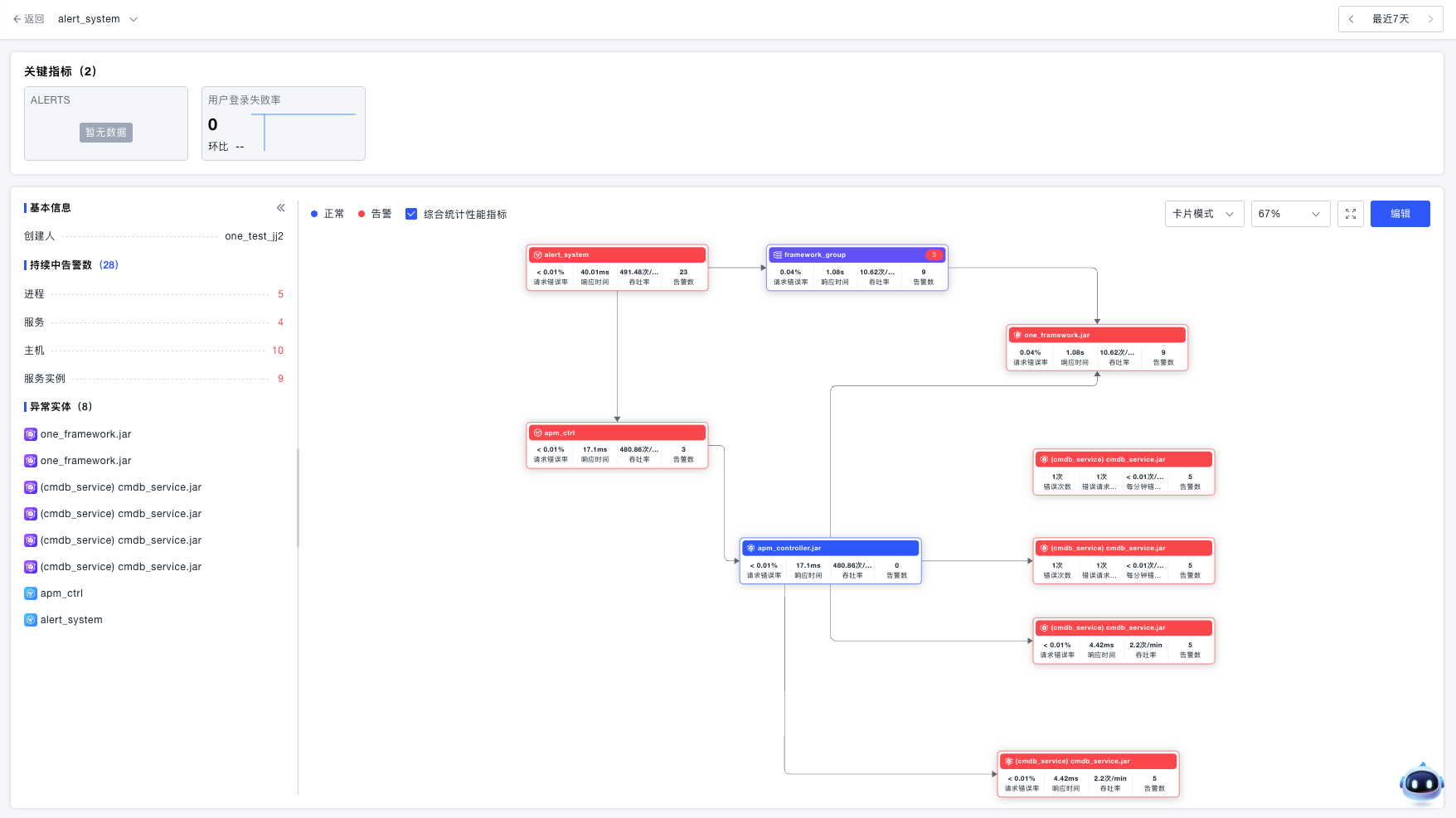

- 选择异常的核心链路，点击卡片进入该核心链路详情页。
- 查看顶部关键指标的趋势图，确认链路关键指标（如成功率、耗时）的异常情况。
- 通过链路拓扑显示的异常状态识别异常节点。
其余辅助分析手段：
- 查看当前链路关联持续中的告警情况。
- 查看当前链路所有的异常实体，点击一键定位至此节点。
- 查看链路节点的指标情况。
根因排查（以服务节点为例）
点击异常节点进入链路节点详情页，进行多维数据分析。

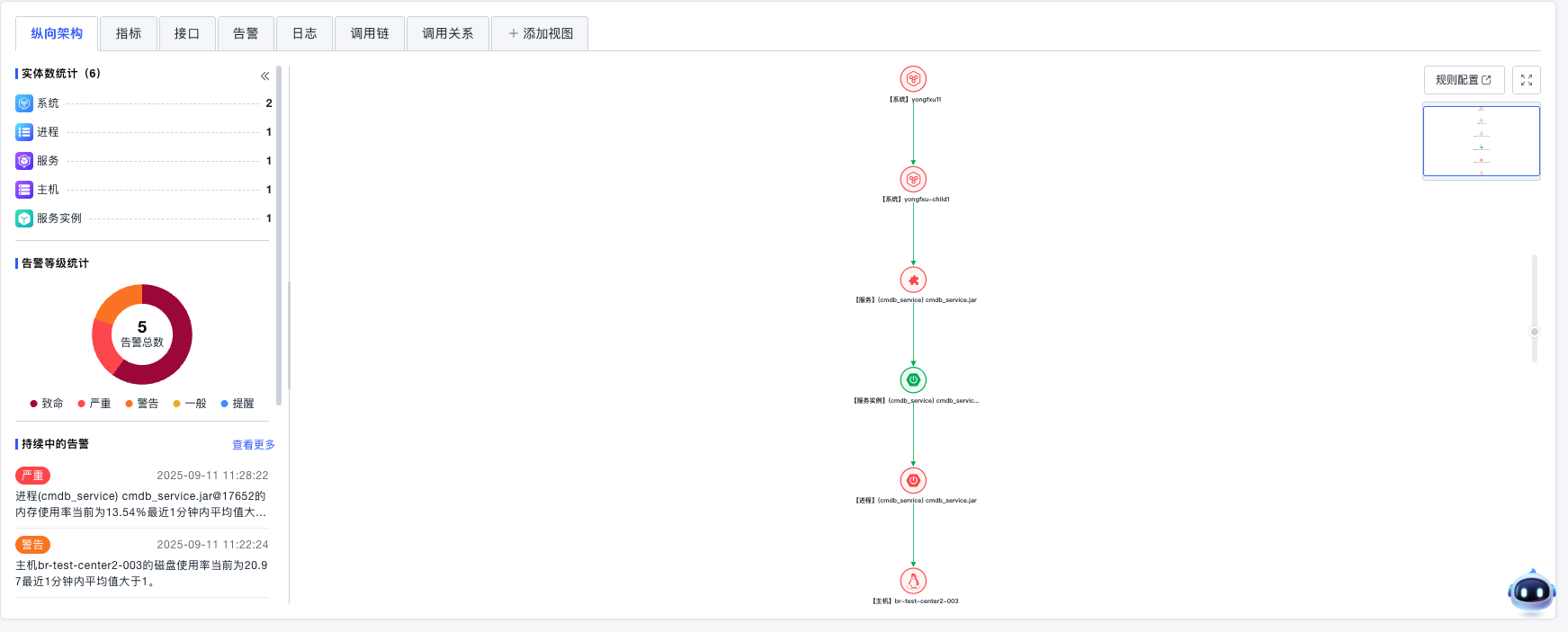

纵向架构
数据统计
- 根据实体类型统计当前纵向架构关联实体数量
- 统计当前节点的纵向架构关联的持续中告警，可查看具体告警情况
- 统计当前纵向架构出现异常的实体，点击定位异常实体
拓扑图分析
- 直观查看当前节点的纵向层级关系，如：系统->服务>服务实例->进程->主机，通过颜色识别异常的节点
- 点击异常的节点可查看节点详情，进行深度分析
- 分析异常节点的指标、日志、调用链、告警等情况

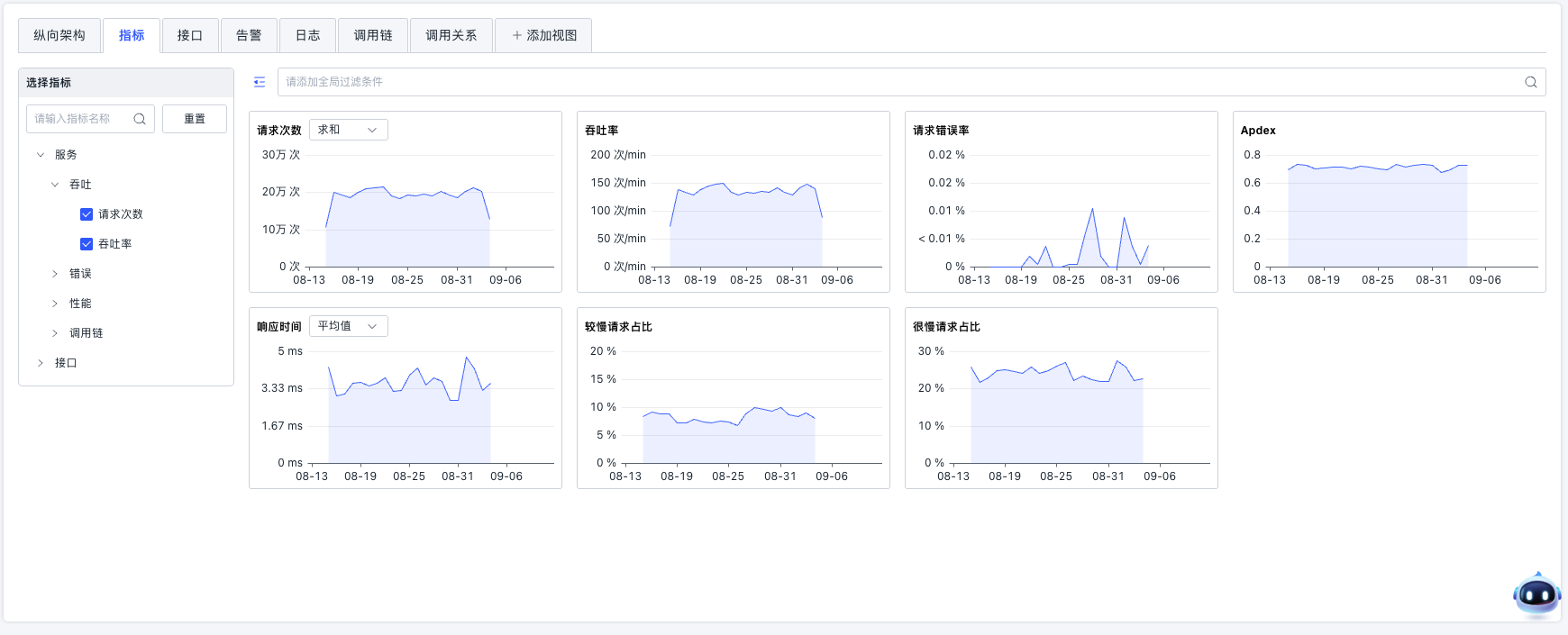

指标
查看当前服务下所有的指标情况。

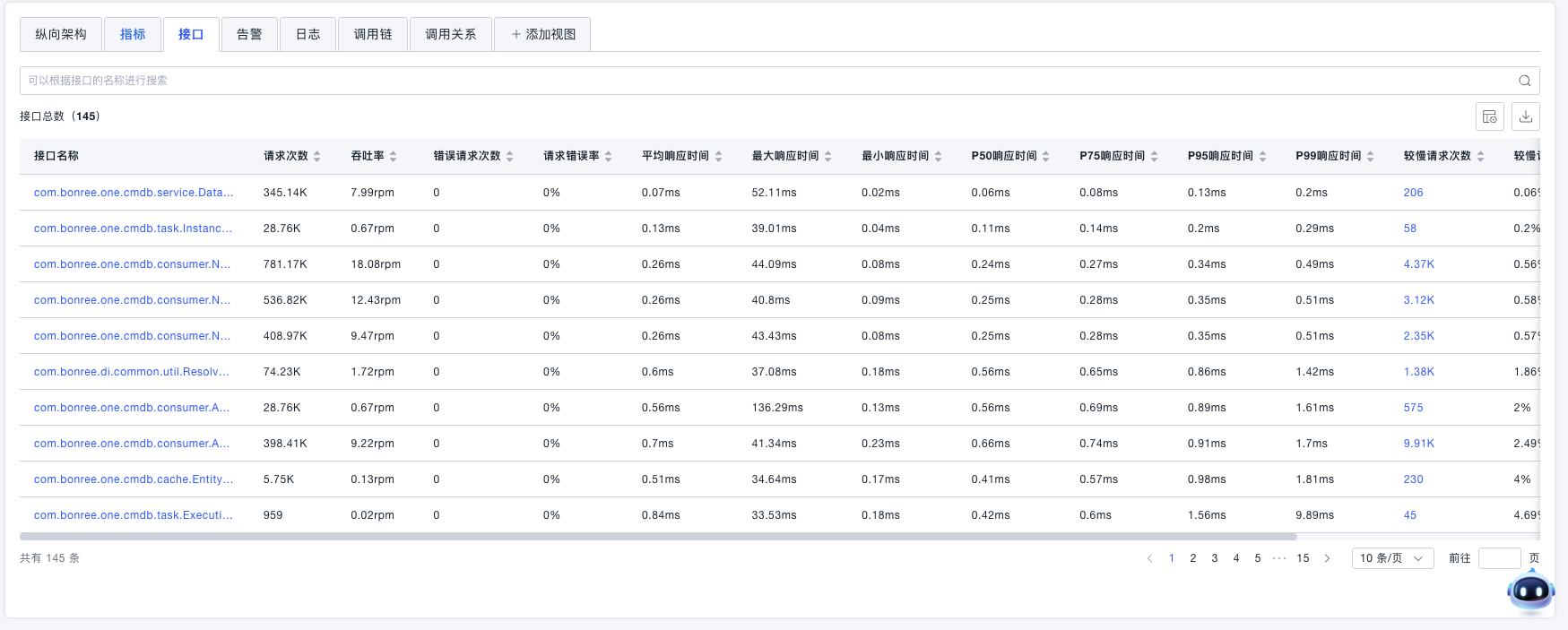

接口
查看当前服务下所有关联的接口情况。

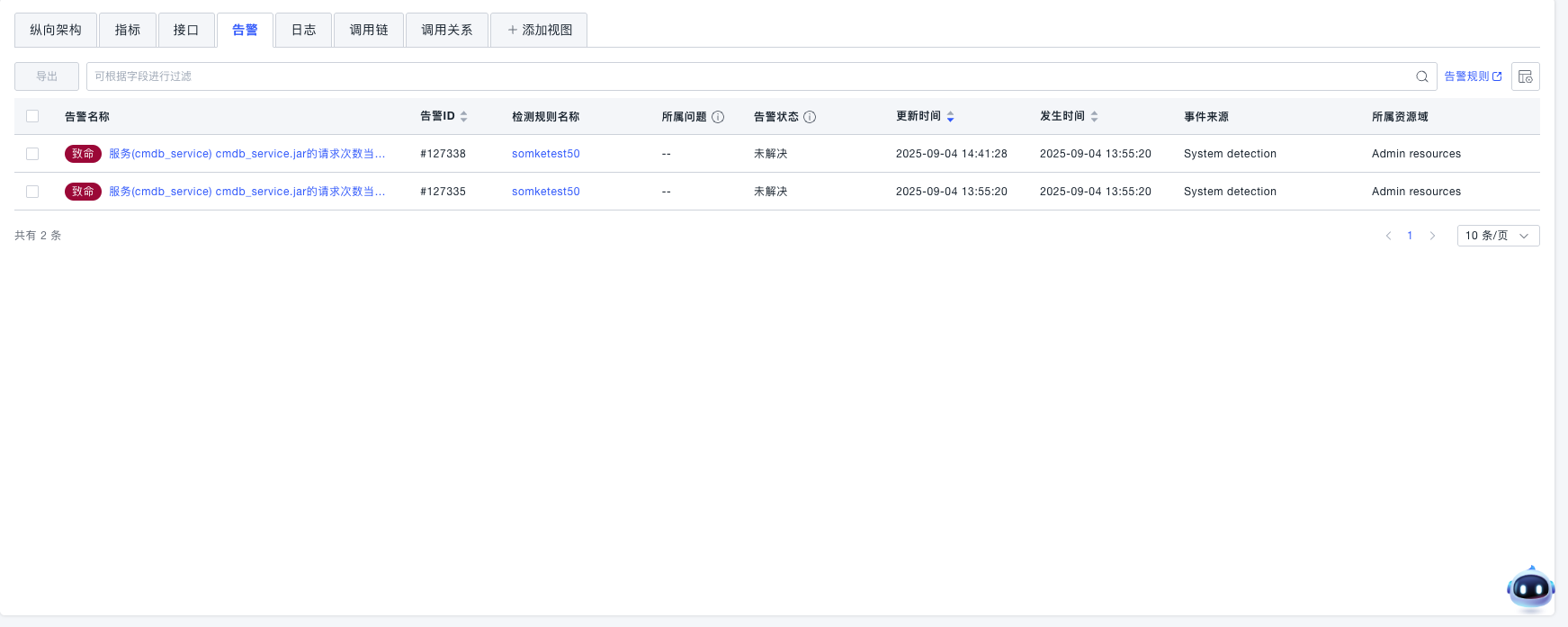

告警
查看当前服务下关联的告警情况。

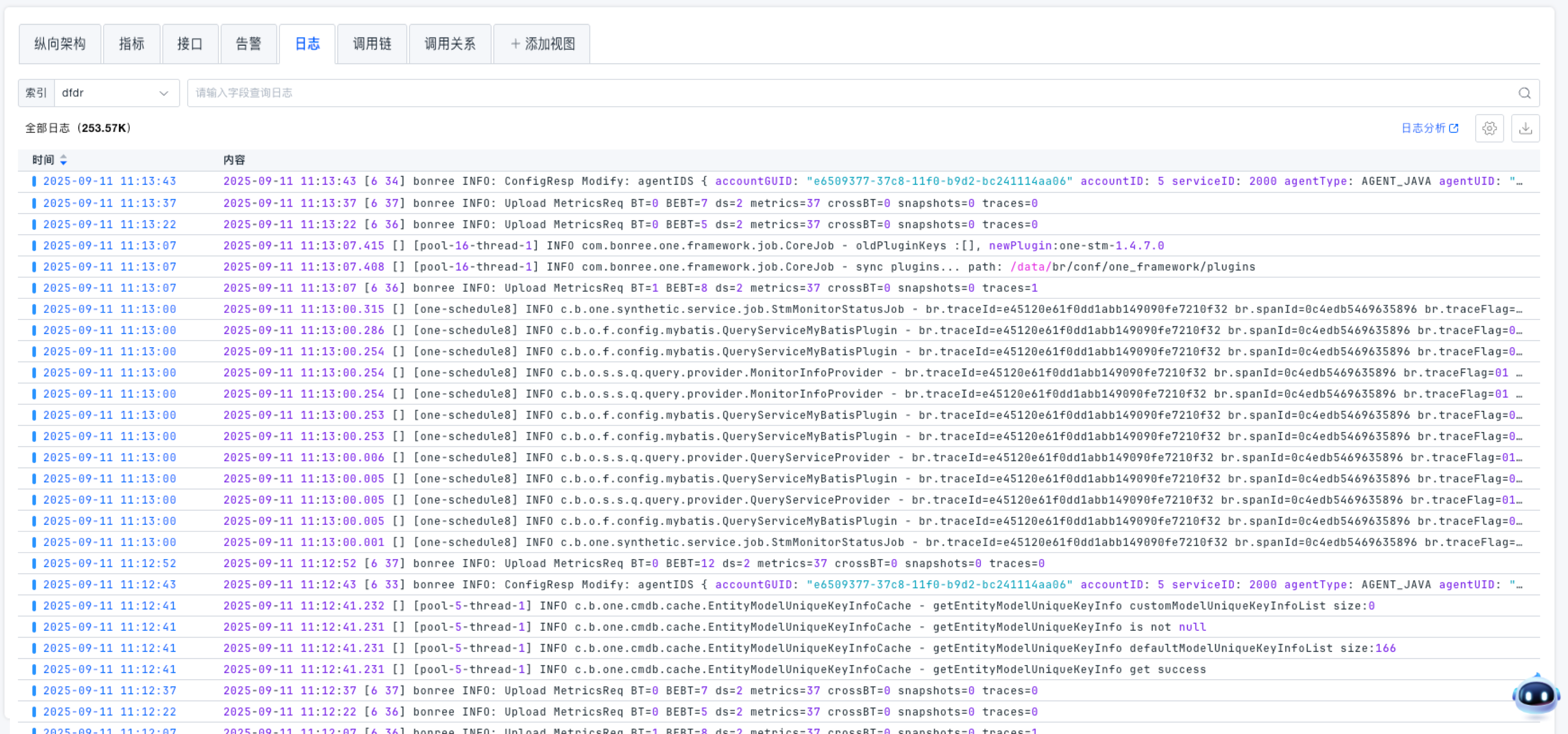

日志
查看当前服务下关联的日志情况。

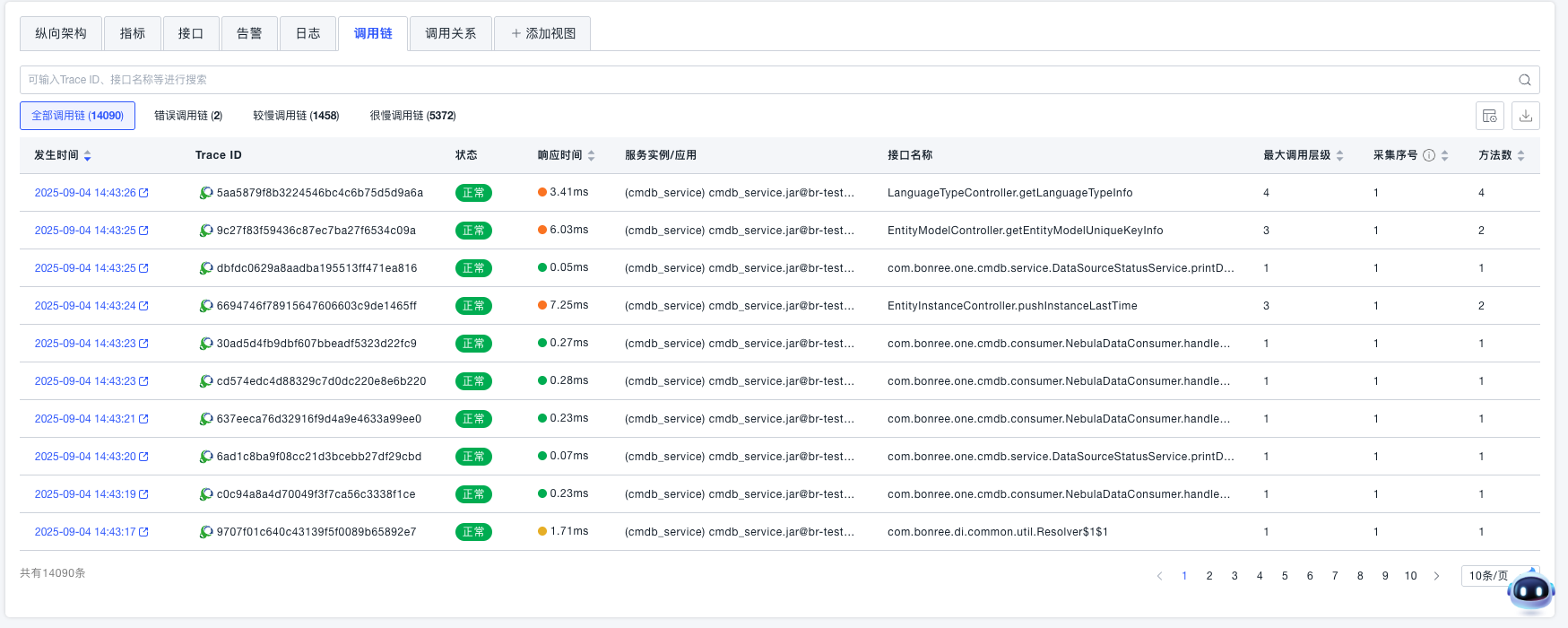

调用链
查看当前服务下关联的调用链情况。

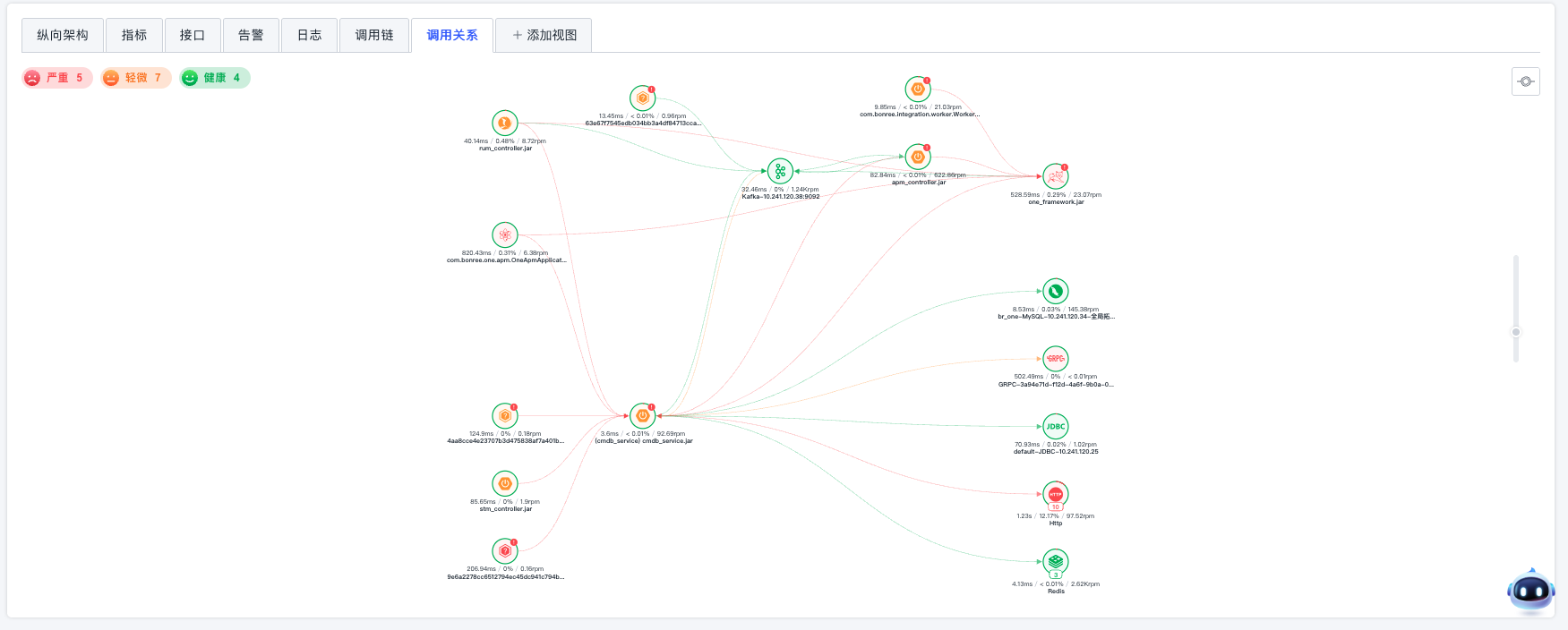

调用关系
查看当前服务的横向调用关系。
自定义视图

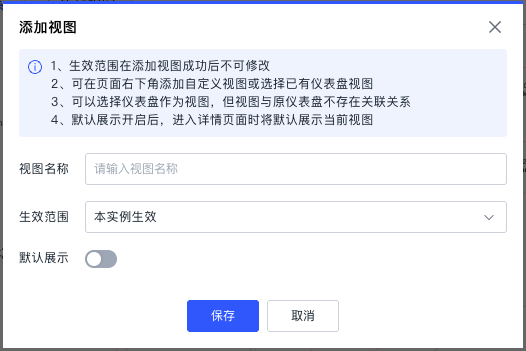

- 点击「添加视图」，选择已有的仪表盘视图或自定义视图
- 设置视图生效范围
- 全局：所有核心链路的服务节点详情页都生效（限制技术类型）
- 本实例：只在当前服务节点详情页生效
- 设置视图是否默认展示，控制进入当前节点详情页是否默认展示此自定义视图
恢复验证
根据逐步分析，定位异常并进行处理，若解决措施有效，异常状态解除，关注相关告警是否关闭、指标数据是否恢复正常趋势。
